南方泵业 TD 系列立式管道循环泵配用叶轮 产品详细介绍

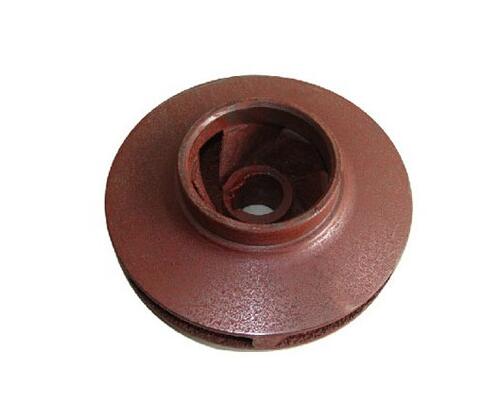

本页专写南方 TD（含 TD-G 新代、TD-H 高温、TDF 不锈款）单级立式管道循环泵 的核心做功件——配用叶轮。TD 为单级立式管道泵，进出口同轴底线布置、顶部可拉出检修；叶轮不是通用端吸闭式轮，而是按管道泵短蜗壳/导叶腔优化的单吸闭式后弯叶片叶轮，小机加长轴直联，大机联轴器便拆，TD300 以上大口径采用双吸叶轮以平衡轴向力。 换叶轮必须以泵铭牌完整型号+叶轮外径代号备件，不可只按口径估。
一、适配设备界定
- 主机系列：TD32～TD350 立式单级管道循环泵；TD-G 新代款；TD-H 高温热水款；TDF 全不锈款（同安装尺寸可对应选不锈叶轮）。
- 运行带：流量 4～1200 m³/h（新款/大机可到 1300+），扬程 4.5～108 m，功率 1.1～200 kW，2 极 2900 rpm / 4 极 1450 rpm（50Hz），系统压力 12 bar 常规、16 bar 特殊，介质 -15～+110℃（TD-H 可至 120℃）。
- 结构分界：TD32–TD100 小机有加长轴直联与联轴器两款；TD200+ 便拆式、集装机封；TD300/350 双吸叶轮。叶轮适配对应泵头腔、口环、轴端键槽与压缩量。
- 不适用：污水、含砂泥浆、长纤维、浓酸强氧化未衬里、高黏纯油；普通端吸 NIS 叶轮、多级泵叶轮不互换。
二、本体结构组成
- 轮毂与轴孔：铸铁/不锈叶轮配平键或锥面+紧定螺钉固定泵轴/加长轴，按转速做动平衡（小机 G6.3，大机 G2.5 级）。
- 叶片形式：单吸闭式后弯叶片，叶片数 5～7（双吸款两侧对称），后弯角控扬程与高效区，噪声低、汽蚀余量小（NPSHr 多 2～5 m）。
- 前后盖板：闭式结构减少内漏，配合口环间隙；双吸款无单侧轴向力，背叶片辅助冲洗与平衡。
- 进口喇叭口：与泵盖吸入口同心，保证轴向进水无偏流；大流量低扬程型采用宽流道设计。
- 外径与切削：同型号可按曲线切削叶轮外径调扬程，不超规定切削量，效率衰减小。
- 口环配合面：叶轮入口口环与泵体口环小间隙防回流，磨损后可换口环不换叶轮。
- 表面处理：铸铁环氧涂层防蚀；304 电解抛光用于纯水/弱腐；动平衡去重孔封补。
- 配合件：平键、紧定螺钉、轴套、机封动环随叶轮同轴上装，顶部拉出式不拆管路可取出转子组件。
三、材质配置方案
|
工况
|
叶轮材质
|
轴/口环
|
说明
|
|---|---|---|---|
|
暖通冷水/热水闭式循环
|
铸铁 HT200/球铁 + 环氧
|
2Cr13/调质轴，铸铁口环
|
TD 标准款，性价比高
|
|
自来水/轻度洁净水
|
304 不锈钢 精铸
|
304 轴套，不锈口环
|
防锈蚀结垢，常用升级款
|
|
纯水/软水/微氯
|
304 或 316L 抛光
|
316L 轴套
|
TDF/不锈款，水质不染质
|
|
高温 80～120℃ 热水
|
铸铁（高温型）或 304
|
高温机封腔、FKM/EPDM 圈
|
TD-H 重点在密封与轴承油脂
|
|
弱酸弱碱清洗液
|
316L
|
316L 口环
|
不抵强氧化浓酸
|
|
大口径双吸 TD300+
|
铸铁/304 双吸轮
|
整体轴+悬架轴承
|
轴向力自平衡、低脉振
|
|
沿海/高湿
|
304/316L
|
316L 紧固
|
防点蚀
|
规则：闭式后弯轮铸铁够用且便宜；水质防锈选 304；纯水微氯弱腐选 316L；高温不靠叶轮换材，靠机封与油脂；强腐不默认 TD 裸铸铁，改用 SZ 衬氟转送。
四、整机运行稳定特性
- 管道同轴低振：进出口同线、立式直装，叶轮后弯动平衡好，靠近办公/病区机房也低噪。
- 高效宽区：CFD 优化水力，额定点高效，±20% 流量区效率衰减小，长期循环省电。
- 低汽蚀：加大进口与后弯叶型，NPSHr 2～5 m，闭式系统正压下不易汽蚀。
- 顶部拉出检修：叶轮随转子组件从上部抽出，不拆法兰管路；大机便拆机封不拆电机。
- 双吸大机稳：TD300+ 双吸叶轮轴向力自平衡，轴承负荷小，适合大流量换热站。
- 变频友好：2/4 极可配变频，叶轮刚性足够；小流量闭阀不超允许时间，设最小流量保护。
- 可监控：振动、轴承温、机封渗漏接入 CMS，做预测维护。
五、装配更换标准流程
- 停泵准备：断电挂牌，关进出口阀，开顶部排气与底部排污，腔体泄压；高温先冷至 <40℃。
- 拉转子：松顶部电机/联轴器护罩，按结构取电机或解联轴器；TD 顶部拉出转子组件（叶轮+轴+机封动环）不拆管路。
- 拆叶轮：松紧定螺钉/螺母，用顶丝孔拉出叶轮，不锤击轮毂；取平键。
- 检查：叶片有无汽蚀麻点、口环磨损、轮毂键槽毛刺、轴套锈蚀、机封动环面伤痕。
- 新叶轮校验：同型号同外径、同动平衡等级；清轴面涂相容润滑，平键就位，紧定防松。
- 口环间隙：装叶轮入泵腔，按原厂间隙贴泵体口环，手盘无蹭壳；双吸轮核对两侧间隙对称。
- 机封同步：动环随叶轮装回，静环防转就位，O 圈无扭转；高温款换 FKM/EPDM。
- 复位：转子回落到位，联轴器对中（便拆款），电机复位，法兰不受力；对角紧螺栓。
- 启泵：灌泵（非自吸系统若首次/检修后进气需排气），点动核转向，微开出口运行 15～30 min 查振动、电流、压力、泄漏。
- 建档：记叶轮代号、外径、动平衡单、口环间隙、运行参数。
禁忌：锤击轮毂、紧定不防松、间隙过小蹭壳、未排气干转、铸铁叶轮代不锈水质、切削超量、双吸轮两侧不对称。
六、故障失效诱因解析
- 汽蚀空化：进口压力低、Y 滤堵、阀未开全、高温 NPSH 不够，叶片进口背面麻点→改进口条件、清滤、放大管径。
- 口环磨损内漏：间隙变大、扬程掉、电流不稳→换口环不换叶轮，前置过滤。
- 结垢失平：硬水/热水钙化物附叶片，动平衡破坏振动→定期清洗，纯水/软水场景选不锈抛光轮。
- 汽蚀+高温：TD-H 不换高温密封与油脂，轴端机封先坏连带叶轮背盘结焦→高温款全套升级。
- 紧定松动：2900 rpm 下螺钉松、键槽啃轴、叶轮窜动蹭壳→原厂螺钉+防松胶、扭矩对角紧。
- 锈蚀污染：自来水/纯水用铸铁叶轮长期运行生锈→升级 304/316L。
- 反转：点动未核，后弯轮方向错、流量扬程异常、振动大→立即停换相。
- 双吸不对中：TD300+ 两侧间隙差、轴向力残余→重新对中、查轴承悬架。
- 超切削：为提流量乱切外径，效率崩、汽蚀增→按样本切削曲线执行。
- 介质不清洁：微砂打口环和叶片→Y 滤前置，固体颗粒超 0.2 mm 不送。
七、实际应用场景范围
- 暖通空调：冷冻水/冷却水循环、热泵、风机盘管二次泵
- 区域供热：换热站主循环、采暖热水、混水环路（TD-H 高温款）
- 供水增压：楼宇恒压、二次供水、管网补压（清洁水，铸铁/304 按水质选）
- 工业循环：机床冷却、工艺水输送、锅炉冷凝回水（近水）、过滤循环
- 纯水与轻腐：软水/纯水/微氯清洗液用 304/316L 不锈叶轮（TDF 款）
- 大流量站：TD300+ 双吸叶轮用于大换热站、工业大循环
- 禁用：污水泥浆纤维、浓酸强氧化、高黏油类、易燃易爆纯溶剂
