南方泵业 QY 气液混合泵叶轮 产品详细介绍
本页聚焦南方泵业 QY(B) / QYL(B) 不锈钢自吸气液混合泵的核心做功件——专用气液混合叶轮。它不是普通清水离心泵闭式叶轮的简单复制，而是为“边吸水、边吸气、泵内加压剪切、生成微细气泡、实现气液溶解输送”工艺设计的单级、半开式/宽槽道不锈钢叶轮，与蜗壳储液室、气液分离回流结构协同工作。适配卧式直联 QY 与联轴器型 QYL，防爆款加 B 后缀。
一、适配设备界定
- 主机系列：QY(B) 特配电机直联式、QYL(B) 标准电机弹性联轴器式；不锈钢自吸气液混合泵，非普通离心泵、非污水泵。
- 代表型号：20QY-1、25QY-2、40QY-6、50QY-12、65QY-25、80QY-55 等，单级单吸卧式，水平进口、垂直出口。
- 运行参数带：流量约 0.4～22.4 m³/h，扬程 10～70 m，功率 0.55～7.5 kW，2 极 2900 r/min（50Hz），介质 -15～+120℃（常规样本多标 -15～105℃），气液比约 1:9、吸气量占液量 8%～10%，微泡 20～30 μm。
- 安装边界：叶轮配加长轴/联轴器泵轴，位于泵体蜗壳与泵盖间；换叶轮必须连同机封、轴套、紧定螺钉、平键按原厂序号装配。
- 不适用：含砂泥浆、长纤维、浓酸浓碱强氧化未衬里、高黏纯油、易燃易爆纯溶剂（防爆款也仅限许可介质）；普通 CDL/CHL 叶轮不可代用 QY 叶轮。
二、本体结构组成

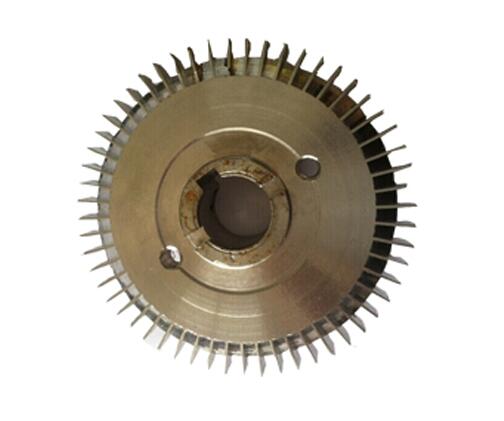

QY 叶轮典型结构：
- 轮毂与轴孔：不锈钢整体加工，配平键/紧定螺钉固定加长轴，保证 2900 rpm 下动平衡。
- 叶片形式：采用半开式或宽槽道叶片（资料亦见全开涡轮式表述），叶片数量与包角按气液两相流设计，既有离心扬程又有剪切碎泡能力。
- 前后盘/背叶片：半开式常无前盖板或仅局部盖板，便于气体进入叶道、减少闭式腔憋气；背叶片辅助自冲洗、平衡轴向力、减少杂质沉积。
- 进气与剪切流道：叶轮与蜗壳储液室配合，液体被甩出同时负压从进气口抽气，气团在叶道和蜗壳内被高速剪切细化。
- 口环/间隙面：叶轮与泵体间小间隙控制回流；半开式间隙对磨损更敏感，需按原厂间隙复装。
- 动平衡与表面：不锈钢精铸或铣加工后抛光/喷丸，降低气泡附着与结垢。
- 配合件：平键、紧定螺钉、轴套、机封动环随叶轮同轴上装；静环座入泵体。
结构要点：离心+剪切+回流气液分离三位一体；不像普通闭式叶轮只送液，它能持续处理含气液体而不易“气锁”。
三、材质配置方案
|
工况
|
叶轮材质
|
配套金属件
|
说明
|
|---|---|---|---|
|
清水/纯水/臭氧水常温
|
304 不锈钢精铸/加工
|
304 轴套、碳化硅机封
|
QY 标准款，防锈洁净
|
|
微氯/弱酸弱碱清洗液
|
304 或 316
|
316L 轴套、FKM 圈
|
按氯离子与 pH 选
|
|
臭氧水/食品医药
|
304/316L 电解抛光
|
316L、食品级 EP/氟胶
|
臭氧工况选耐臭氧橡胶
|
|
高温 80～120℃
|
304/316L 不变
|
高温 FKM/EPDM 机封圈
|
臭氧+高温必换圈材
|
|
沿海/高湿/弱腐
|
316L
|
316L 紧固件
|
防点蚀
|
|
含极细颗粒近水液
|
双相钢 2205 可订
|
耐磨口环
|
不输大颗粒，前置过滤
|
规则：QY 过流件全不锈，叶轮默认 304，腐蚀升级 316/316L/2205；臭氧不锈耐蚀但橡胶圈必须耐臭氧；高温不靠叶轮换材，靠机封与圈材升级。
四、整机运行稳定特性
- 微泡高效溶解：20～30 μm 微泡在加压蜗壳内充分溶解，溶解效率可达传统曝气/大气喷射的 2 倍级，省空压机、溶气罐、搅拌器。
- 自吸防气锁：半开宽槽道叶轮配合储液室，可边吸水边吸气，启动不需外部注气系统；首次需储液腔充液按自吸流程排气。
- 高转速低振：2900 rpm 动平衡好，弹性联轴器款 QYL 轴系更稳，适合机房、食品线、实验室。
- 耐磨耐汽蚀：不锈钢半开式比普通闭式更抗含气空化，但长期干转或进气过量仍会蚀叶片背面。
- 高温适配：-15～120℃ 内不锈钢叶轮稳定，高温重点在机封腔与圈材。
- 可监控：振动、轴承温、机封渗漏、进气调节阀开度联动，做溶气系统恒效运行。
五、装配更换标准流程
依据 QY 类泵拆装规程整理：
- 停泵准备：断电挂牌，关进/出口阀，泄压排液（高温先冷至 <40℃），拆进气支管。
- 开盖取件：松泵盖螺栓取泵盖；松叶轮紧定螺钉，用叶轮顶丝孔拉出叶轮；取平键，勿砸轴端。
- 检查配合：看叶片有无气蚀麻点、背叶片结垢、轮毂键槽毛刺、轴套锈蚀、机封动环面伤痕。
- 换新叶轮：同型号同动平衡等级（通常 G6.3/G2.5 按厂家），清轴面涂相容润滑，平键就位，紧定螺钉防松。
- 间隙调整：叶轮装至泵体内止口，轻推贴泵体再回弹规定间隙；手盘无卡滞，不蹭蜗壳。
- 机封同步：换 O 圈/垫片，动环弹簧钩入叶轮槽，静环防转就位，摩擦面洁净无尘。
- 复位泵盖：对角匀紧泵盖螺栓，装回进气口；手动盘车顺滑。
- 自吸启动：储液腔充液→开排气→点动核转向→正常自吸；观察微泡、压力、电流、机封渗漏。
- 建档：记叶轮编号、间隙、动平衡单、机封型号、运行参数。
禁忌：硬撬叶片、锤击轮毂、紧定螺钉不防松、间隙过小蹭壳、未充液干转、用普通闭式叶轮代换。
六、故障失效诱因解析
- 气蚀空化：吸气量过大、进口阻力大、液位低，叶片背面麻点穿孔→按 8%～10% 吸气比调阀，改进口管。
- 干转烧面：储液腔无液启动，不锈钢叶轮虽不熔但机封先毁、键槽热咬→必须充液自吸。
- 结垢失平：硬水/臭氧钙化物附叶片，动平衡破坏振动→定期酸洗（不伤不锈）、纯水冲洗。
- 磨损间隙大：极细砂粒或铁锈循环，半开式间隙变大回流增高、扬程掉→前置 Y 滤、换耐磨口环。
- 紧定松动：2900 rpm 下螺钉松、键槽啃轴、叶轮窜动蹭壳→用原厂螺钉+防松胶、扭矩对角紧。
- 机封失效连带：机封漏液腐蚀轴套和轮毂端面，叶轮拆不下→机封到期先换，不拖到轴锈。
- 臭氧圈材错：普通 NBR 遇臭氧龟裂，气体泄漏、油污染微泡→耐臭氧 FKM/EPDM/全氟醚。
- 转向反：点动未核，叶轮剪切方向错、不出微泡、振动大→立即停换相。
- 高温老化：>80℃ 不换圈材，机封腔温升连带叶轮后端结焦→高温款机封+冷却。
- 混用叶轮：QY 与 QYL 同流量但轴长/键位/轮毂可能不同，硬装伤轴→按铭牌完整型号备件。
七、实际应用场景范围
- 臭氧水制取：饮用水消毒、瓶线清洗、泳池杀菌、包装设备臭氧水循环
- 富氧水制备：饮品线、水产养殖增氧、水体活化
- 气浮处理：污水站溶气气浮、油水分离、生化曝气预处理
- 喷雾处理：药液喷雾、加湿、清洗喷淋、废气洗涤雾化
- 热媒冷媒循环：温度调节装置介质移送（近水、低黏、洁净）
- 过滤与加药：UF/RO 前置、化学液高压喷雾、发泡性液体输送
- 特殊输送：地下罐低黏液（按防爆许可）、长横管含气窝送液、真空罐吸引
- 禁用：泥浆纤维、浓酸强氧化、高黏油类、易燃易爆纯溶剂（非防爆款绝对禁用）
