南方泵业 ZS 系列不锈钢卧式单级离心泵泵轴 产品详细介绍

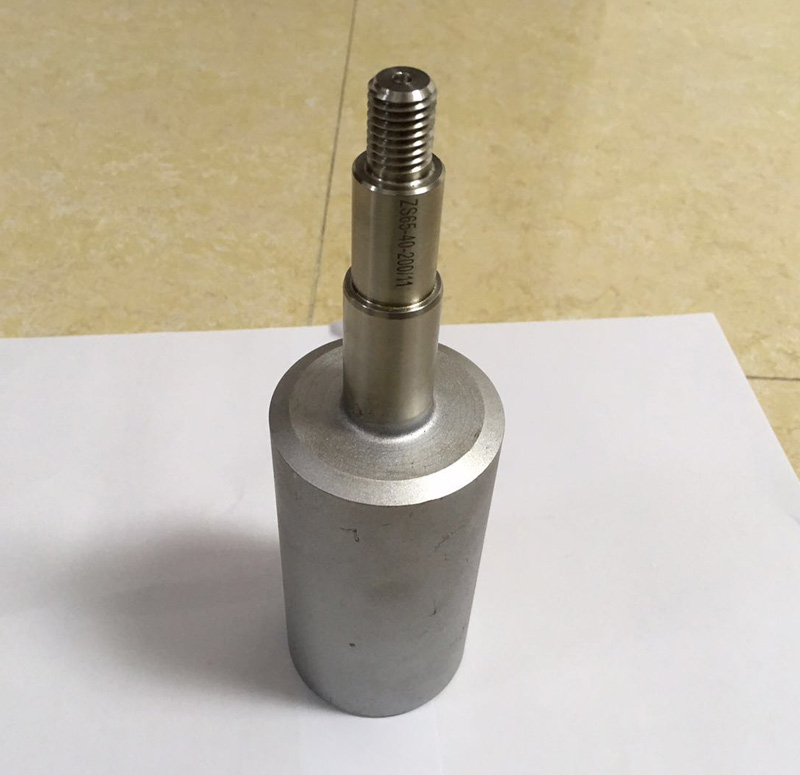

本页专写南方 ZS 系列不锈钢卧式单级离心泵（冲压焊接 304/316L 过流、轴向进径向出、加长轴直联）的核心传动件——泵轴/加长轴。它一端接标准电机转子、另一端支撑叶轮与机封动环，是整机同轴度、振动、机封寿命的决定件。ZS 逐步由 ZM 替代，但存量泵备件仍按 ZS 原厂图号选配；轴不是通用圆钢，轴径、键槽、机封段公差、叶轮锥/台肩、螺纹方向均按机型定。
一、适配设备界定
- 主机系列：ZS20～ZS100 及 ZS50-32-160、ZS65-40-200、ZS80-65-160、ZS100-80-200 等卧式单级不锈钢泵；ZM 替代款按同安装尺寸对应选配。
- 运行带：流量 3～200 m³/h、扬程 10～70 m、功率 1.1～37 kW、2 极 2900 r/min（50Hz，大机可 1450 级）、系统压力 ≤10 bar（样本亦见 1.6 MPa 高温定制）、介质 -20～+100℃（高温 120℃ 定制）。
- 结构形式：电机加长轴直联，无独立联轴器；轴贯穿电机端—过渡段—泵盖密封腔—叶轮位—轴端紧定。小机整轴抽出，大机随转子组件检修。
- 不适用：污水、含砂泥浆、长纤维、浓酸强氧化未衬里、高黏纯油；不可把端吸 IS 轴、多级泵轴、立式 CDL 加长轴代用 ZS 轴。
二、本体结构组成
- 电机配合段：前端按电机转子轴伸公差配合，常带顶丝平面/键槽或紧定螺钉位，保证与电机同轴不滑转。
- 轴身与轴承段：加长轴身承受悬臂弯矩；电机侧轴承承径向力，泵侧靠泵盖/密封座导向支承。
- 机封段：精密磨削段，装动环、轴套或保护套；粗糙度、圆度、跳动决定机封液膜稳定。常见配 ZS-24/ZS-32 等单弹簧单端面封型。
- 叶轮安装段：带平键槽/锥面/台肩，叶轮靠紧定螺钉或螺母锁紧；轴向定位决定叶轮与泵体口环间隙。
- 螺纹与轴端：轴端螺纹旋向与转向相反防松；顶丝孔避开动平衡区。
- 轴套/保护套：304/316L 可拆套，隔离介质与轴体，防微氯点蚀、便于复圆。
- 动平衡：整轴+叶轮做 G6.3（小机）～G2.5（大机）校正，去重孔封补。
- 表面处理：调质轴喷丸/抛光；不锈轴钝化；机封段不镀层不伤公差。
三、材质配置方案
|
工况
|
轴体材质
|
轴套/保护套
|
说明
|
|---|---|---|---|
|
清水/空调水/供水 0～70℃
|
2Cr13（AISI420） 调质
|
可不套或 304
|
ZS 常规款，强度高、成本低
|
|
304 过流同配
|
304 不锈钢轴
|
304
|
防锈统一，弱腐水适用
|
|
纯水/软水/微氯/弱腐
|
304 或 316L
|
316L
|
防氯点蚀、不染质
|
|
高温 70～100/120℃
|
2Cr13 调质或 316L
|
316L，配高温机封圈
|
轴材不变，重点机封与油脂
|
|
沿海/高湿/泳池
|
316L
|
316L 紧固
|
抗点蚀
|
|
轻微磨损环境
|
2Cr13+可拆 316L 套
|
双相钢可订
|
修轴先换套
|
规则：ZS 轴常见 2Cr13/420 与 304 两路，不锈介质升级 316L；微氯不用普通 2Cr13 裸轴；机封段必须保公差，不靠镀硬铬补救毛坯。
四、整机运行稳定特性
- 直联同轴：加长轴与电机同转子校准，振动低于皮带/联轴器传动，适合楼宇、纯水间、空调机房。
- 悬臂刚性强：单级叶轮悬臂量小、轴径按功率放大，2900 rpm 下挠度可控，机封不颤。
- 机封寿命绑定轴：机封段跳动 <0.04～0.06 mm、粗糙度 Ra0.4 级，液膜稳、不早期烧面。
- 不锈匹配：304/316L 轴配不锈过流件，无碳钢锈水污染；微氯选 316L 不点蚀。
- 高温稳：100℃ 内调质 2Cr13 或 316L 稳定，高温款配 FKM/EPDM 机封与轴承脂。
- 可监控：轴承温、振动、机封渗漏接入 CMS；轴况靠振动频谱预警弯曲/不对中。
五、装配更换标准流程
- 停泵准备：断电挂牌，关阀泄压，排空泵腔，高温冷至 <40℃；拆电机接线护罩。
- 抽转子：松泵盖螺栓取泵盖与叶轮，解电机端紧定/法兰；小机整根加长轴从电机侧抽出，不硬敲。
- 解体：取叶轮（顶丝拉出、记键位）、动环轴套、轴端螺母；不锤击轴肩镜面段。
- 检轴：看机封段划痕、点蚀、键槽啃边、螺纹滑牙、弯曲跳动；V 形架打表，跳动超差则校直或报废。
- 换套/换轴：轴套锈死可车下换新；轴体损伤不可打磨保公差者整轴换；新轴按原厂图号，键槽方向、螺纹旋向、机封段直径长度一致。
- 装动件：镜面段酒精擦、无绒布握持；动环/轴套涂清水或相容润滑推入到位，顶丝对平面防松。
- 装叶轮：平键入槽，叶轮贴台肩，紧定/螺母锁紧；口环间隙按原厂量，手盘无蹭壳。
- 复位电机：轴伸入电机耦合位清洁，紧定对角受力；泵盖复位，法兰不受管应力。
- 对中盘车：直联机校电机与泵同轴，手动盘车顺滑；灌泵排气，点动核转向。
- 试机：15～30 min 观察振动、轴承温、机封渗漏、电流压力；建档记轴号、跳动、扭矩。
禁忌：锤击抽轴、顶丝不防松、机封段碰伤、轴弯硬装、键槽毛刺不处理、未灌泵干转、用不通图号轴代换。
六、故障失效诱因解析
- 弯曲跳动：运输摔碰、拆装硬敲、汽蚀振动长期作用→打表超差，机封面颤漏→校直/换轴。
- 机封段点蚀：微氯/纯水用 2Cr13 裸轴不套 316L→轴套锈死、动环装不下→换 316L 套或整轴。
- 键槽啃蚀：紧定松、键未入底、冲击启停→键槽扩口叶轮窜动→重铣键槽换轴、防松胶。
- 螺纹滑牙：轴端螺母反复拆、旋向装反→叶轮松动蹭壳→换轴端段或整轴。
- 轴承段磨损：电机轴承劣化传至轴、润滑失效→轴径变小跳动大→修轴承位或换轴。
- 干转连累：未灌泵启动，机封烧、轴温升咬死→先机封后轴一并检。
- 汽蚀冲振：进口阻大、NPSH 不够，长期空化振动致轴疲劳→改进口管路。
- 管应力变形：法兰强拉硬推泵盖，轴系偏移→安装用支架脱开管路应力。
- 混用轴：ZS 与 ZM/CHL/MS 轴长键位不同，硬装伤电机→按铭牌完整型号备件。
- 不锈轴晶蚀：强氧化/浓氯超材质许可→不选裸 304，改 316L/双相并控制介质。
七、实际应用场景范围
- 供水增压：小区/楼宇恒压、二次供水、水厂支线清洁水输送
- 暖通空调：冷冻/冷却循环水、热泵回路、换热站补压
- 水处理：纯水/软水/RO 前置、泳池过滤循环、中水回用清洁段
- 工业循环：机床冷却、清洗线喷淋、锅炉冷凝回水（近水）
- 轻工食品：饮料清洗水、纯化水回路、微氯消毒液输送（316L 轴套配置）
- 弱腐流程：电镀液循环、废气喷淋、低浓度酸碱添加剂（按材质许可）
- 禁用：污水泥浆纤维、浓酸浓碱强氧化、有机溶剂、易燃易爆纯介质
