南方泵业 MS / MSS 系列轻型不锈钢卧式单级离心泵机械密封 产品详细介绍
本页专写南方 MS、MSS 轻型不锈钢卧式单级离心泵（薄板冲压 304/316 过流、加长轴直联、轴向进径向出、非自吸）配套轴封组件。常见为单端面、单弹簧内装式/拨叉传动卧式封，按泵铭牌机封包号选配（市面常对应 14 mm 级小轴径单端面非平衡型，如 MS-14/BSE4 类；不以“看起来像”跨 MS60/100/160/250/330 互换）。 它不等同于 ZS 大机封、CHL 多级封、TD 管道泵封、QY 气液封：卧式加长轴、泵头腔深、静环座径、弹簧工作长度不同。
一、适配设备界定
- 主机系列：MS60、MS100、MS160、MS250、MS330 及 MSS 防腐/弱腐升级款；轻型卧式单级非自吸泵。
- 运行带：流量 1.2～27 m³/h、扬程 11～40 m、功率 0.37～2.2 kW、2 极 2850 r/min（50Hz，60Hz 约 3400）、最大工作压力 8 bar（资料亦见 10 bar 接口压力）、介质 -10～+85℃（高温/防腐定制可到 105℃）。
- 安装位置：电机加长轴前端、泵盖/密封腔处，单端面结构，隔离介质腔与轴承腔；拆前端泵盖取叶轮后即可换封，不拆管路、不拆电机。
- 不适用：污水、含砂泥浆、长纤维、浓酸浓碱强氧化未衬里、高黏纯油、易燃易爆纯溶剂；不可把立式 CDL 封或 ZS-24/32 大机封硬装到 MS 小轴径腔。

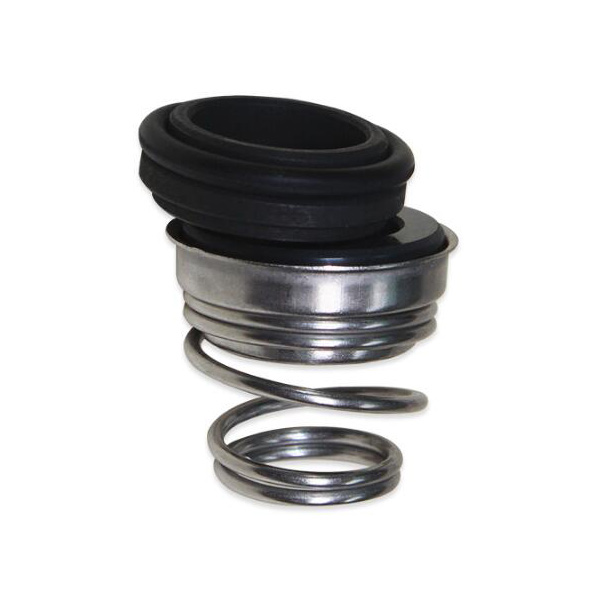

二、本体结构组成
- 旋转环（动环）：随轴/轴套转，常用碳化硅 SiC 配石墨 CAR；镜面研磨，抗微磨与启停瞬干磨。
- 静止环（静环）：嵌入泵盖密封室/压盖座，石墨、陶瓷或 SiC 座，防转销限位。
- 弹性元件：单粗弹簧或带钩弹簧施压；304 不锈弹簧为主，防腐款 316；拨叉/顶丝传动防转。
- 次级密封：O 形圈/波纹圈，位于轴套处、静环外圈、压盖止口；材质 NBR/EPDM/FKM。
- 轴套/保护套：304 或 316L 不锈钢，保护加长轴；微氯弱腐选 316L 不锈套。
- 压盖与座孔：匹配 MS 冲压泵头腔，对角紧定、防转限位；分体弹簧靠长度+压盖止口定压缩量。
- 定位件：分体式人工量压缩量；若集装款带定位片，不拆定位片硬紧压盖。
- 结构特征：卧式水平轴，弹簧重力侧偏需同心装配；介质压力辅助压紧，启动靠弹簧预紧建液膜。
三、材质配置方案
|
工况
|
摩擦副
|
次级圈
|
弹簧/轴套
|
说明
|
|---|---|---|---|---|
|
自来水/常温清水 0～70℃
|
SiC-石墨
|
NBR 或 EPDM
|
304
|
MS 标准款，性价比高
|
|
空调冷水/纯水/软水
|
SiC-碳
|
EPDM
|
304
|
耐水垢余氯，不染质
|
|
微氯/泳池/弱酸弱碱
|
双 SiC
|
FKM
|
316L
|
MSS 防腐款，抗点蚀
|
|
高温 70～85/105℃
|
SiC-石墨 或 双 SiC
|
FKM（高温）
|
304/316L
|
热水循环换高温圈
|
|
食品医药清洗水
|
SiC-碳
|
食品级 EPDM
|
316L 抛光
|
抛光轴套防污
|
|
含极细砂/硬水垢
|
双 SiC（不采陶瓷石墨易划伤）
|
FKM/EPDM
|
316L
|
前置 Y 滤必装
|
|
经济常温洁净水
|
陶瓷-石墨
|
NBR
|
304
|
小功率短时设备降本，不耐磨砂
|
规则：常温清水 SiC-石墨+NBR/EPDM 够用；热水用 FKM；微氯弱腐双 SiC+316L+FKM；强氧化浓酸不属 MS 裸不锈范围，走衬氟转送泵。
四、整机运行稳定特性
- 直联低振：加长轴同轴、叶轮精密动平衡，2850 rpm 下振动微小，适合楼宇、设备机箱、实验室。
- 便拆检修：拆前端泵盖即可取机封，不拆电机不拆管路，现场 20～40 分钟级更换。
- 不锈匹配：304 机封金属件配 MS 304 过流；MSS 316L 款配微氯弱腐介质，无易锈碳钢件。
- 宽温稳封：-10～85℃ 内按圈材稳运行；高温定制款双 SiC+FKM 不龟裂。
- 抗启停：SiC 对磨+弹簧预紧扛多次变频/小微机启停瞬干磨；配干转缺相保护更稳。
- 可监控：泄漏、轴承温、振动可接入小型泵站 CMS 做预测维护。
五、装配更换标准流程
- 停泵准备：断电挂牌，关进出口阀，开排气/排污放空泵腔；高温先冷至 <40℃。
- 识型号：拍旧封、量轴径（MS 小机常见 14 mm 级，以旧封实测为准）、腔深、静环座径、弹簧工作长度，核对铭牌 MS100/1.1、MSS250/2.2 及机封包号。
- 开泵头：松前端泵盖螺栓取盖，松叶轮紧定螺钉/螺母，用顶丝孔拉出叶轮，取平键；不锤击镜面。
- 取旧封：动环从轴段滑出，静环从座孔轻顶出；酒精擦轴、腔体、水垢杂质。
- 查轴面：轴/轴套划痕、点蚀、毛刺、键槽啃边、弹簧锈断、O 圈槽损伤处理后再装。
- 装新封：镜面无尘酒精擦、不裸手摸；动环圈沾清水/相容润滑推入，顶丝/拨叉对位防松；静环入座完全贴合、防转销就位。
- 压缩量：分体弹簧按原厂长度/压盖止口定位，不过压不松压；集装款用定位片。
- 复位：叶轮贴台肩紧定，泵盖对角匀紧，法兰不受管应力；手动盘车顺滑无卡滞。
- 灌泵排气：非自吸必须灌液排空气，点动核转向，微开出口运行 15～30 min 无滴漏、温升正常。
- 建档：记封型、轴径、摩擦副、圈材、压缩量、运行电流压力泄漏状态。
禁忌：干转测试、机油黄油涂圈、硬撬镜面、顶丝不防松、轴有毛刺硬推、NBR 跑高温、MS60/100/160/250/330 封型混装。
六、故障失效诱因解析
- 干转未灌泵：非自吸腔有空气，液膜未建，碳环裂、SiC 热裂→必须灌泵排气。
- 圈材错配：70℃ 以上用 NBR 硬化漏；微氯用普通圈膨缩失效→按温选 EPDM/FKM。
- 汽蚀：进口过滤堵、阀未开全、吸上安装 NPSH 不够，气泡冲蚀密封面→改进口条件清滤。
- 轴套锈抱：微氯/纯水不用 316L，轴下段点蚀、弹簧锈断→换 316L 套与不锈弹簧。
- 压缩量错：弹簧过长漏、过短烧面；压盖偏斜动静环错位→对角紧、按原厂量。
- 轴跳动大：轴承磨损、同轴度差，机封面颤振漏→修轴承/对中。
- 结垢：硬水钙结附弹簧失弹→定期清洗，纯水/软水选抛光不锈套。
- 频繁启停无保护：每次启动瞬干磨→配保护器，双 SiC 更稳。
- 备件混用：MS 各流量档轴径/腔深不同，硬装伤泵→按完整铭牌机封包号。
- 镜面磕伤：金属工具碰端面不可修复→无绒布、塑料撬、酒精擦。
七、实际应用场景范围
- 供水增压：家庭/小型楼宇/商铺恒压、二次供水支线、太阳能热水增压
- 空调与循环：小型冷冻/冷却循环、热泵回路、设备内嵌水循环
- 水处理：纯水/软水前置、泳池过滤循环、中水回用清洁段
- 农业与灌溉：低压灌溉增压、温室水肥输送（清洁近水液）
- 轻工清洗：清洗机喷淋、零件线水洗、微氯清洗液（MSS 316 款）
- 食品医药清洗水：纯水、饮品线清洗（抛光 304/316L，食品级圈）
- 弱腐流程：电镀液循环、废气喷淋、低浓度酸碱添加剂（按材质许可）
- 禁用：污水泥浆纤维、浓酸浓碱强氧化、有机溶剂、易燃易爆纯介质型分组。
