南方 CHL / CHLF 系列卧式多级离心泵机械密封 产品详细介绍
本机封为南方 CHL、CHLK、CHLF(T) 轻型卧式多级离心泵原厂配套/同型替换轴封组件，常见 CHL-12、CHL-16、CHL-20 等单弹簧或集装式卧式多级泵封型，按泵铭牌机封号（如 CHL-16/BSF4、CHL-20/BSF4）精准选配。 主机为加长轴电机直联、轴向进径向出、2900 r/min（50Hz）非自吸多级泵，机封位于电机加长轴端与泵头水力腔之间，隔离介质与轴承腔。它不等同于立式 CDL/CDLF 的 CDLA/CDLC 封，卧式腔体、轴径、止口、工作长度不同，不可凭“看起来像”跨系列互换。
一、适配设备界定
- 主机型号：CHL2/4/8/12/16/20 及 CHLK 空调全不锈款、CHLF(T) 节段式款（T 为铸铁接头、无 T 为全不锈）。
- 流量功率档：0.5～32 m³/h、0.37～7.5 kW、扬程 5～88 m 的 2 极卧式多级泵。
- 安装位置：水平轴系前端泵头腔，动环随加长轴旋转，静环座入泵头密封室；部分老款需抽转子/泵头端盖后更换，新款为预装总成、便拆泵头即可操作。
- 不适用：污水、含砂泥浆、长纤维、浓酸浓碱强氧化未衬里、纯油高黏介质；立式 CDMF、端吸 NIS/NISO、双吸 NSC 机封不直接代用。
- 备件边界：老款分体散件（单粗弹簧+顶丝轴套）与新款一体总成尺寸不通用；同流量 CHL 与 CHLF 封型可同外形，但弱腐工况必须按过流材质选圈和金属件。
二、本体结构组成

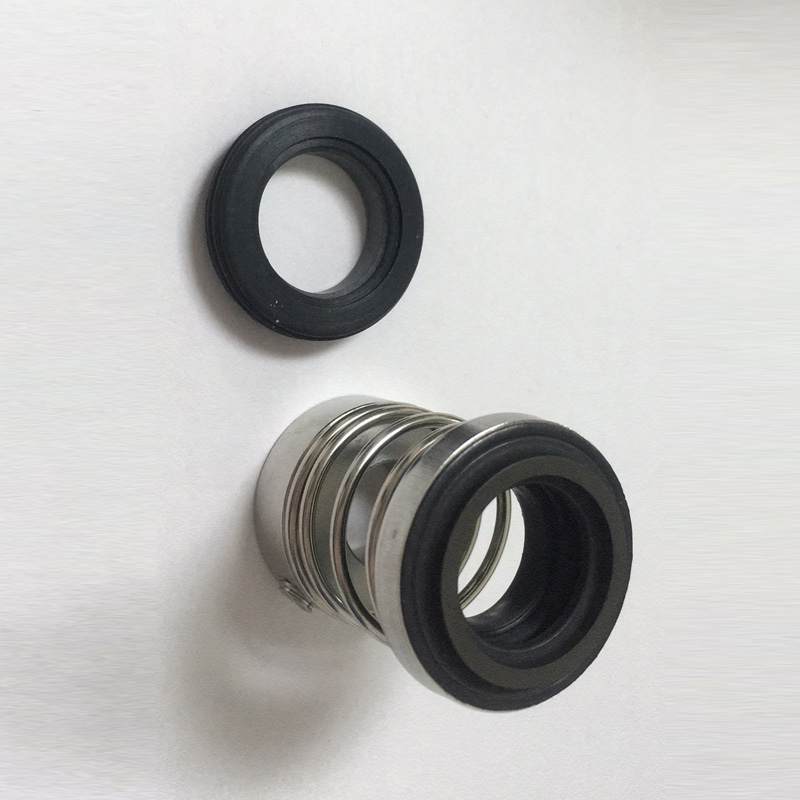

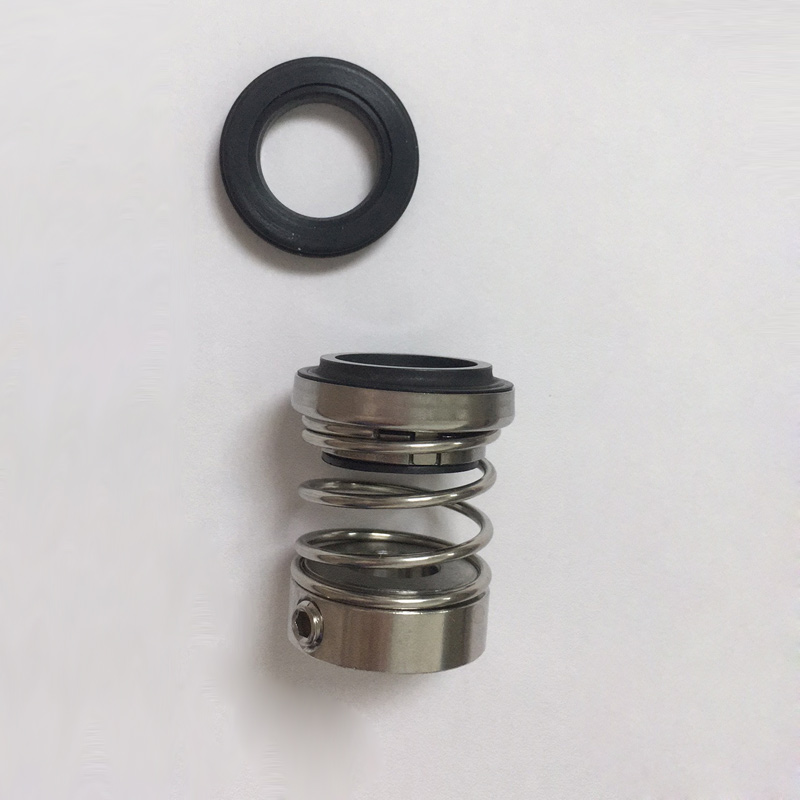

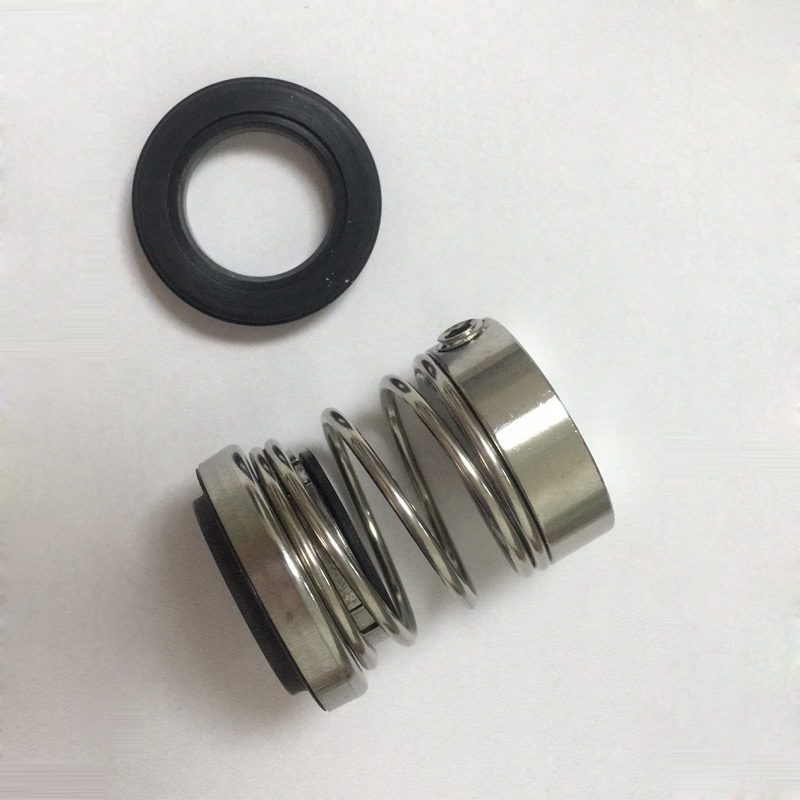

典型卧式多级泵机封由以下件构成：
- 旋转环（动环）：随轴套/轴转，碳化硅 SiC、碳化钨 TC 或碳石墨 CAR，镜面研磨。
- 静止环（静环）：嵌入泵头密封室，配 SiC/TC/陶瓷座，弹簧或波纹管施压贴合。
- 次级密封：O 形圈/橡胶波纹圈，位于轴套处、静环处、腔口处；材质随温度介质选 NBR/EPDM/FKM/全氟醚。
- 传动压紧机构：单粗弹簧或集装多弹簧、顶丝/卡箍传动、防转销，保证动环随轴不偏磨。
- 轴套/保护套：304 或 316L 不锈钢，保护加长轴不被介质锈蚀，卧式泵防轴下段点蚀关键件。
- 静环座与压盖：匹配球形泵头（CHL/CHLK）或节段筒体（CHLF(T)），对角紧定、防转限位。
- 冲洗/排气：小机常自身介质润滑；高温 CHLF(T) 可配散热/排气腔，避免封闭气穴。
- 定位件：新款集装定位片控制压缩量，老款需人工量压缩量装配。
结构特点：卧式水平受力，弹簧压力按水平轴调校；介质压力辅助压紧；变频启停瞬态靠弹簧预紧建立液膜。
三、分工况材质配置方案
|
工况
|
摩擦副
|
次级圈
|
弹簧/轴套
|
说明
|
|---|---|---|---|---|
|
自来水/冷清水 0～70℃
|
SiC-石墨 或 TC-碳
|
NBR/EPDM
|
304
|
CHL 常规款，性价比高
|
|
空调冷水/纯水/软水
|
SiC-碳
|
EPDM
|
304
|
CHLK 全不锈更匹配，防锈水
|
|
热水 70～105/110℃
|
SiC-SiC 或 SiC-碳
|
FKM（高温）或 EPDM
|
304/316L
|
CHLF(T) 热水型必换高温圈
|
|
微氯/泳池/弱腐
|
SiC-SiC
|
FKM
|
316L
|
抗氯离子点蚀，弹簧不锈化
|
|
变频恒压/频繁启停
|
SiC-SiC
|
EPDM/FKM 按温
|
316L 轴套
|
抗干磨、抗热冲击
|
|
含微砂/水垢硬水
|
双 SiC（不采陶瓷石墨易划伤）
|
FKM/EPDM
|
316L
|
前置 Y 滤必装
|
|
强氧化/溶剂
|
按兼容表选全氟醚+SiC
|
全氟醚
|
316L/双相
|
仍限近水轻腐，不输浓酸
|
橡胶规则：≤70℃ 清水 NBR 够用；常温纯水/软水 EPDM 更稳；热水/微氯 FKM；强氧化全氟醚。双 SiC 寿命最长、抗汽蚀干磨最好。
四、运行工况额定参数
- 适配主机：0.37～7.5 kW，0.5～32 m³/h，5～88 m，2 极 2900 rpm（50Hz）/3500（60Hz）
- 机封轴径：常见 12、16、20 mm（按 CHL2/4/8/12/16/20 分级），以旧封实测为准
- 压力：整机最大系统压力 10 bar（PN10 级），机封腔压随扬程变化，常用封型能力 ≤1.2 MPa 或按原厂 10～16 bar 腔压配置
- 温度：CHL/CHLK 常温 -15～+70℃；CHLF(T) 热水型 -15～+105/110℃；圈材决定实际上限（NBR~80℃、EPDM~120℃、FKM~120℃）
- 线速度：小轴径 2900 rpm 下按封型 ≤10～15 m/s
- 轴公差：外径 h6，跳动 <0.05～0.10 mm，轴端窜动 <0.10～0.13 mm，O 圈过盈面无锐边毛刺
- 介质：清洁、稀薄、无硬颗粒无纤维、近水非易燃易爆；颗粒 <0.2 mm、体积比 <0.1%，pH 约 4～9
- 泄漏：新封液膜建立后极微渗或不可见；线状漏即失效
- 寿命：清水维护好 6000～12000 h；频繁启停/汽蚀/高温可降至 2000～6000 h
五、整机运行稳定特性
- 卧式低噪：单弹簧/集装弹簧弹力均匀，匹配 CHL 系低振噪音，机房适用。
- 便拆检修：CHLF(T) 拆泵头端盖可换封，不拆进出口管路；新款总成定位片防压偏。
- 抗启停：SiC 对磨+316L 轴套可扛多次变频启动瞬干磨；配干转/缺相保护器更稳。
- 高温稳：CHLF(T) 热水型用 FKM/EPDM+双 SiC，腔体排气良好，70～105℃ 不龟裂。
- 防腐匹配：CHLK/CHLF 全不锈过流配 316L 机封件，纯水微氯不染质。
- 可监控：温度、振动、轴端渗漏可接入泵站 CMS 做预测维护。
六、装配更换标准流程
- 停泵准备：断电挂牌，关进出口阀，排净泵腔（高温先冷至 <40℃），释压。
- 识型号：拍旧封、量轴径/腔深/静环座径/工作长度，核对铭牌 CHL-16/BSF4 等编号。
- 拆泵头：松泵头抱箍或端盖螺栓，按结构抽转子/露出机封；不硬撬摩擦面。
- 检查轴：轴套锈蚀、轴面拉伤、腔体结垢、O 圈槽毛刺处理后再装。
- 装新封：新款集装总成按定位片入腔；老款调弹簧压缩量，静环防转销就位，对角紧压盖。
- 润滑圈：EPDM 用水/相容液，禁用机油黄油溶胀橡胶；圈无扭转、无沙尘。
- 复位转子：叶轮/导叶/泵头复位，抱箍对角匀紧，手动盘车顺滑无卡滞。
- 灌泵排气：非自吸必须灌泵、开排气；点动核转向，不干转。
- 试机：微开出口，运行 15～30 min 观察轴端无滴漏、机封腔温升正常、振动达标。
- 建档：记型号、压缩量、电流、压力、泄漏状态。
禁忌：未排气干转、定位片丢、压盖歪、轴有毛刺硬推、陶瓷石墨跑高温含砂水。
七、故障失效诱因解析
- 干转未灌泵：非自吸腔含空气，液膜无建立，碳环裂、SiC 热裂。
- 汽蚀：进口过滤堵、阀未开全、吸上安装 NPSH 不够，气泡冲蚀密封面。
- 圈材错配：70℃ 以上用 NBR 硬化漏；微氯用普通圈膨缩失效→按温选 EPDM/FKM。
- 轴套锈抱：潮湿/微氯不用 316L，轴下段点蚀、弹簧锈断。
- 压缩量错：老款人工调量偏差，压盖偏紧烧面、偏松漏液。
- 轴跳动大：加长轴轴承磨损、同轴度差，机封面颤振。
- 含砂结垢：微颗粒划伤镜面，硬水钙结致弹簧失弹；前置 Y 滤必须装。
- 频繁启停无保护：每次启动瞬干磨，智能保护器缺失。
- 老新款混用：CHL2/4/8 老款散件与新款总成不通用，强装损伤腔体。
- 备件外观像但尺寸差：卧式 CHL 封与立式 CDL 封不互换，需测工作长度与静环座。
八、实际应用场景范围
- 供水增压：二次供水支线、小型管网恒压、太阳能热水增压
- 空调循环：中央空调冷冻/冷却闭式循环，CHLK 全不锈防锈水堵板换
- 水处理：RO/UF 前置、纯水/软水/泳池过滤循环（清洁水）
- 工业清洗：清洗机、零件线喷淋增压，抗启停选双 SiC
- 热水换热：CHLF(T) 70～105℃ 采暖循环、模温机、换热站补压
- 食品医药清洗水：纯水、微氯清洗、饮品线，316L+食品级 EPDM
- 水产养殖：养殖水循环、增氧供水，弱氯选 316L+FKM
- 禁用：污水泥浆纤维、浓酸浓碱强氧化、有机溶剂、易燃易爆纯介质
