南方泵业 CDM/CDMF 系列离心泵机械密封 产品详细介绍
南方泵业 CDM/CDMF 系列轻型立式多级离心泵配套机封为集装式/快装式机械密封，常见 CDLA、CDLC 等立式多级专用封型，适配 CDM（铸铁底座+304过流）与 CDMF（全不锈钢过流）全系列机型，轴径覆盖 12/16/22/28/32 mm，按铭牌机封型号（如 CDLA-12/WBF14）精准选配。该机封专为立式多级泵"高转速、多级回压、频繁启停、变频恒压"工况设计，安装于电机加长轴下端泵头腔体上部，隔离介质腔与轴承腔，不接触筒体内部导流件。不适用污水、含颗粒纤维、浓酸强氧化及非立式多级主机直接代用。
本体结构组成

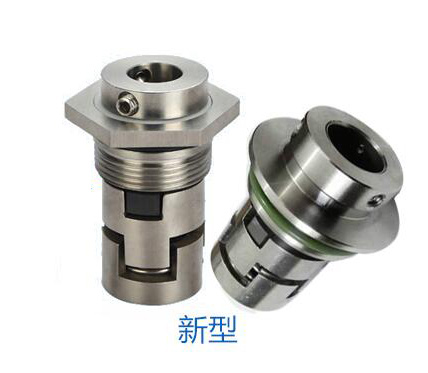

集装式机封由旋转环（动环）、静止环（静环）、次级密封（O圈/波纹圈）、传动压紧机构（多弹簧/波纹管+传动凸耳）、轴套/保护套、集装法兰/定位片、冲洗排气接口（高温大机）及防转销紧定件构成。动环随轴旋转，静环固定于密封腔内，弹簧施压使两摩擦面贴合建立液膜。出厂整装定位片控制压缩量，换修时不拆电机、不拆多级筒体，20分钟级完成更换。立式向下受力，介质压力辅助压紧，启动瞬间靠弹簧预紧建立液膜。
分工况材质配置方案
|
工况
|
摩擦副
|
次级圈
|
轴套
|
说明
|
|---|---|---|---|---|
|
自来水/冷清水 0～70℃
|
碳化钨-石墨或SiC-碳
|
NBR/FKM
|
304
|
常规默认配置
|
|
热水/采暖 70～120℃
|
SiC-SiC
|
EPDM/FKM
|
304/316L
|
热水型必换高温圈
|
|
纯水/软水/饮品
|
SiC-碳/SiC-SiC
|
EPDM（食品级可订）
|
316L
|
CDMF全不锈匹配
|
|
微氯/弱腐/海水预处理
|
SiC-SiC
|
FKM/全氟醚
|
316L
|
高氯用双相轴套
|
|
变频恒压/频繁启停
|
SiC-SiC
|
FKM/EPDM按温
|
316L
|
抗干磨抗热冲击
|
橡胶选型规则：≤70℃清水NBR够用；高温热水EPDM优先；微氯弱腐FKM；强氧化用全氟醚。SiC-SiC摩擦副寿命最长、抗汽蚀干磨最优，成本高；TC-碳经济，石墨易磨损。
运行工况额定参数
适配主机 0.37～110 kW、0.5～240 m³/h、4～305 m、2极2900 rpm（50Hz）；机封腔压≤2.5 MPa；常温型 -15～+70℃、热水型 -15～+120℃；线速度≤10～15 m/s；介质要求清洁稀薄无颗粒无纤维、近水非易燃易爆；轴径公差h6、径向跳动<0.05～0.10 mm；合格新封液膜建立后仅极微渗，线状泄漏即失效；清水维护好寿命8000～16000 h，频繁启停/汽蚀/高温可降至3000～6000 h。
整机运行稳定特性
集装定位避免现场压偏；立式液膜稳，停机不甩漏；SiC对磨+316L轴套扛多次干启动，配智能保护器（干转/缺相/过载）进一步稳运行；热水型EPDM/FKM+SiC-SiC配冲洗排气，120℃内稳定；CDMF全不锈+316L机封件避免锈水染质；温度振动泄漏可接入CMS做预测性维护。
装配更换标准流程
停电泄压→关阀放空（高温降温<40℃）→记录旧封型号拍照→拆压盖取集装组件→检查轴套锈蚀/轴面拉伤→清洗腔体轴段复检跳动→新封整装入腔定位片保压缩量→紧定螺钉防松法兰对角匀紧→O圈涂相容润滑→接冲洗排气小管→盘车顺畅→灌泵排气→点动→短时运行→满负荷观察15～30min无渗漏。禁忌：不拆定位片硬紧压盖、旧弹簧配新环混装、未排气干转。
故障失效诱因解析
①干转/未灌泵：非自吸泵腔有空气，机封无液膜干磨致碳环裂/SiC热裂；②汽蚀：进口压力低、过滤器堵、高温NPSH不够，气泡冲蚀密封面；③橡胶老化：常温NBR跑120℃硬化漏；④轴套锈蚀：潮湿环境或微氯未用316L致点蚀抱死；⑤安装压缩量错：定位片丢失、压盖歪斜烧面；⑥轴跳动大：轴承磨损/同轴度差致机封面颤振；⑦介质不清洁：砂粒划伤SiC；⑧结垢：硬水高温钙结致弹簧失弹；⑨频繁启停无保护：每次启动瞬干磨；⑩备件混用：CDLA/CDLC/WB1F封型腔深不同强行互换。
实际应用场景范围
供水增压（二次供水、楼宇恒压）、水处理（RO/UF前置、纯化水、泳池）、暖通空调（冷冻/冷却水循环）、热水热网（采暖循环、冷凝回水）、工业清洗（高压冲洗机、零件线）、锅炉给水预处理（≤120℃）、食品医药清洗水（316L+食品级EPDM）、微腐流程水（弱酸弱碱清洗液）。禁用：污水泥浆纤维、浓酸浓碱强氧化、有机溶剂、易燃易爆纯介质。
