适配设备界定

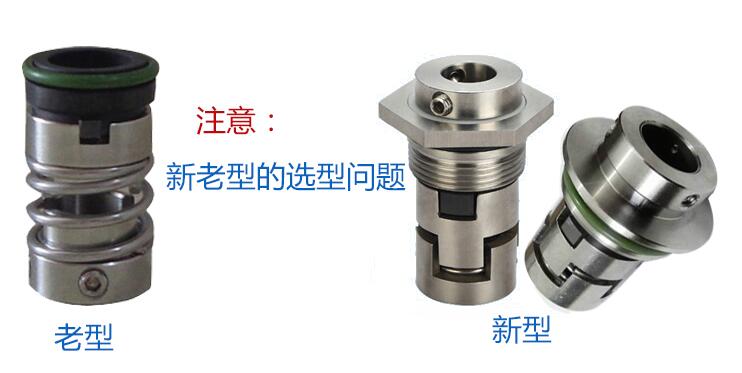

这套集装式轴封是初代 CDL、CDLF 立式多级泵原厂标配密封总成，完整适配 CDL系列全级数泵体。CDL 清水泵与 CDLF 防腐泵共用同一套装配外形尺寸，仅摩擦副、金属弹性件做介质适配选材，整套密封内外径、装配总长、轴套孔径为机型专属尺寸，仅可匹配 CDL 老款泵腔空间，无跨型号通用属性。
本体结构组成
密封整体为内置平衡型单小弹簧集装一体结构，出厂预先完成弹簧压缩量标定，整体封装成型。整件包含旋转动环组件、静止防转静环、独立圆柱形承压弹簧、整体不锈钢轴套、全包覆式氟橡胶辅助密封圈、防转定位挡片。轴套采用分体锁片紧固结构，两片弧形锁片环抱泵轴，搭配顶丝定点锁紧固定，拆装时可直接松开顶丝拆分轴套，无需高温热拆。整体结构紧凑轻薄，适配 CDL 泵体内部狭小安装腔体，更换作业需要将整根转子轴芯完全抽出后再拆解密封组件。
分工况材质配置方案
常规清水标配套件（CDL 原厂原配）
摩擦副组合为碳化硅动环搭配浸渍石墨静环，承压耐磨能力适配自来水、机组冷却水、锅炉软化水这类洁净中性介质；承压弹簧、轴套基体采用 304 不锈钢锻压成型，全部柔性密封件采用 FKM 氟橡胶，适配常温清水连续运转工况，性价比稳定可靠。
防腐强化套件（CDLF 配套选用）
摩擦副升级成双碳化硅 SiC 配对结构，可抵御泳池水、弱酸碱稀释液、高离子软化水带来的腐蚀磨损；承压弹簧替换为 316 不锈钢材质，提升耐介质渗透锈蚀能力；密封胶圈可定制耐高温特种氟胶，拓宽高温热水工况适配范围。
运行工况额定参数
匹配设备标准工频转速 2900r/min，整机系统额定承压上限 16bar；常规介质适用温度区间 - 15℃至 105℃，高温定制密封件最高耐受 120℃热水环境；输送介质必须保持洁净无硬质泥沙、纤维絮状物、结晶颗粒物，介质稳定酸碱度维持 pH5~9 区间。适配泵轴为 CDL 专属极小轴径规格，摩擦副线速度按照小流量低扭矩工况精密调校，适配轻负荷长期运行状态。
整机运行稳定特性
单弹簧定点施压结构受力集中稳定，配合防转挡片杜绝静环跟转偏移；集装预调工艺消除现场人工调节弹簧压缩量带来的装配误差，大幅降低安装渗漏风险；锁片式轴套抱紧受力均匀，长时间连续运行不易出现轴套偏心晃动、局部异常磨损。全部金属部件经过钝化防锈处理，摩擦副端面经过高精度平面研磨，每一套密封出厂都完成水压渗漏、高速跑合双重质检工序，支持全天候不间断稳定运转。
装配更换标准流程
作业前闭合前端进水阀门，排空泵腔内部存液，切断设备电源彻底泄压，整体吊出转子轴芯之后再拆分密封总成，严禁带压拆解密封结构。
动静环研磨密封端面全程做好防护，杜绝磕碰划伤、沾染泥沙杂质；泵轴装配接触面仅允许清水润湿辅助套装，禁止机油、黄油等油脂润滑剂，防止氟橡胶圈溶胀失效渗漏。
锁片顶丝分次对角轻微锁紧，把控抱紧力度，避免力度过大挤压变形抱轴卡顿；全部装配结束后手动盘动转子，转动顺滑无阻滞、无摩擦异响，才可通电空载试运行观察渗漏情况。
故障失效诱因解析
低速轻微滴水渗漏：石墨静环长期摩擦消耗变薄、承压弹簧金属疲劳弹性下降、氟橡胶密封圈老化硬化失去弹性；
泵体升温伴随摩擦杂音：缺水空转干磨损伤密封端面、锁片锁紧力度不足轴套偏心、细小硬质颗粒嵌入摩擦面研磨划伤；
短期频繁漏水报废：输送水质含泥沙杂质刮伤密封研磨面，需要在泵前端加装精密前置过滤器净化介质，再更换全新密封总成。
实际应用场景范围
主打超小流量稳压增压场景，广泛适配实验室精密纯水增压设备、微型反渗透净水机组、小型分体式中央空调水循环、小户型楼宇二次供水、迷你锅炉给水冷凝输送、精细仪器高压清洗、小型园林滴灌增压等低流量平稳输水系统。
