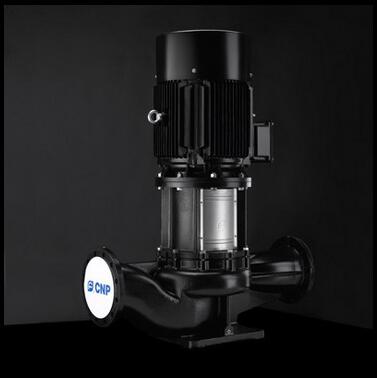

TD 系列是南方泵业面向暖通空调、工业循环、供水增压的主打立式单级管道式离心泵（In-line 结构），进出水口同一直径、同一水平管线，泵体像“一段管子”直接串进管路。全系列流量 2～1200 m³/h、扬程 4.4～86.7 m，介质温度 -15～+110℃，泵体采用铸铁/球铁/不锈钢多材质路线，电机 IP55/F 级/YE3 高效电机。TD32–TD150 采用加长轴直连，TD200–TD250 为便拆式结构（换机封不拆电机），TD300+ 可配双吸叶轮平衡轴向力。是中央空调冷冻/冷却水、换热站、工业循环水、建筑供水增压的高频主力泵型。
一、产品说明
TD 为单级立式管道离心泵。电机经加长轴或联轴器直驱叶轮，液体从底部轴向吸入、经叶轮做功后沿泵壳切向转入出口法兰，进出口同轴同径，无需弯头变径即可接入主管。采用顶部抽芯（top pull-out）设计：松开泵体中间连接，叶轮、泵盖、机械密封、转子可从上方整体抽出，管路和电机不拆。
水力部分用 CFD 优化叶轮+精密铸造流道，单级扬程覆盖低扬程大流量到中扬程增压；机械密封为集装式/便拆式（大口径款），轴承用 NSK/SKF 级精密轴承，整机振动小、噪声低。可配智能保护器、变频柜、远程监控。
二、性能及优点
- 管道式直装：进出同径同线，占机房面积比卧式泵少 30%～40%，梁下、管廊、泵房边角都能立装。
- 顶部抽芯检修：TD200+ 便拆机封，不拆电机不割管，单人可换密封；运行停机时间短。
- 宽型谱：4～1200 m³/h、4.4～86.7 m，DN32–DN350 口径全，暖通小回路到市政大循环一台系列吃下。
- 高效节能：新水力模型，低扬程 TD65–TD250 段多款达 GB 19762 一级能效，额定点效率 77%～85%。
- 宽温 -15～110℃：标配覆盖冷冻水到高温热水，热水型可提至 120℃（订货注明）。
- 低汽蚀：NPSHr 多数 2～5 m，配合理水箱液位不易汽蚀。
- 材质灵活：铸铁/球铁标准，304/316L 不锈钢（TDF 类）用于纯水、弱腐蚀清洗液。
- 控制友好：直启/星三角/变频恒压均可，4–20mA、BACnet/Modbus 接入楼控或 SCADA。
- 可靠配置：YE3 电机、IP55/F、精密轴承、石墨-碳化硅机封，24h 连续运行。
三、完整技术参数
|
参数项目
|
指标范围
|
|---|---|
|
流量 Q
|
4 ～ 1200 m³/h
|
|
扬程 H
|
4.4 ～ 86.7 m
|
|
转速 n
|
2900 r/min（2 极，小口径高扬程）、1480 r/min（4 极，大口径）
|
|
介质温度
|
-15 ～ +110℃（常温型）；热水型可至 120℃
|
|
环境温度
|
≤ +40℃
|
|
海拔
|
≤ 1000 m
|
|
最大系统压力
|
常规 12 bar，特殊 16 bar（高压型可 25 bar，按型号）
|
|
最大入口压力
|
约 6 bar（低扬程款可到 10 bar）
|
|
功率 P2
|
0.37 ～ 132 kW（大口径扩展至 200 kW 级）
|
|
效率
|
额定点约 77%～85%（低扬程大流量段更高）
|
|
汽蚀余量 NPSHr
|
多数 2 ～ 5 m
|
|
泵体材质
|
铸铁 / 球铁 / 304 不锈钢 / 316L 不锈钢
|
|
叶轮
|
铸铁、球铁或冲压/铸造不锈钢（304/316L）
|
|
轴
|
不锈钢调质
|
|
机封
|
石墨-碳化硅/碳化钨-碳化硅+氟橡胶/EPDM，集装式（TD200+）
|
|
电机
|
YE3 高效三相异步，IP55，F 级绝缘
|
|
电压
|
1×220V（小机）、3×380V（50Hz），可 60Hz/防爆/变频
|
|
接口
|
法兰 DN32–DN350（GB/DIN）
|
|
安装形式
|
立式管道式，0°/90°/180°/270°出线可转
|
四、材质配置说明
|
部件
|
标准配置
|
可选/特殊
|
|---|---|---|
|
泵体/泵盖
|
铸铁（HT250）
|
球铁（QT500）、304 不锈钢、316L
|
|
叶轮
|
铸铁/球铁
|
304/316L 不锈钢（TDF 款）、2205 双相（特殊腐蚀）
|
|
轴
|
不锈钢调质
|
—
|
|
机封
|
石墨+碳化硅，氟橡胶 O 圈
|
碳化硅对碳化硅、EPDM（热水）、全氟醚（高温）
|
|
底座/支架
|
铸铁防锈漆
|
不锈钢底座（洁净机房）
|
|
电机
|
YE3 铸铁 IP55
|
防爆 ExdⅡBT4、变频专用、220V 单、60Hz 出口
|
|
橡胶件
|
氟橡胶（常温清水）
|
EPDM（热水型 -15～120℃）
|
材质倒推：冷冻水/冷却水清水→铸铁最经济；纯水/中水回用/弱腐蚀清洗液→TDF 304；海边高湿+氯离子→316L；120℃ 换热站热水→铸铁泵体+EPDM+热水机封，或升不锈钢。
五、应用领域
暖通空调 HVAC：中央空调冷冻水循环、冷却水循环、风机盘管二次泵、冰蓄冷乙二醇循环（-15℃ 适用）
区域供热：换热站一次/二次网循环、集中供暖补给增压、地暖换热站
工业循环：机床冷却、注塑/压铸冷却回路、电镀清洗水循环、光伏电子纯水冷却
供水系统：建筑分区供水增压、消防辅助稳压、水厂过滤反洗进水
市政与环保：泵站循环水、污水处理曝气鼓风冷却、中水回用增压
特殊：乙二醇/丙二醇防冻液（理化近水、无颗粒）循环
禁输：含砂、纤维、油污、有机溶剂、浓酸浓碱、易燃易爆液体。
区域供热：换热站一次/二次网循环、集中供暖补给增压、地暖换热站
工业循环：机床冷却、注塑/压铸冷却回路、电镀清洗水循环、光伏电子纯水冷却
供水系统：建筑分区供水增压、消防辅助稳压、水厂过滤反洗进水
市政与环保：泵站循环水、污水处理曝气鼓风冷却、中水回用增压
特殊：乙二醇/丙二醇防冻液（理化近水、无颗粒）循环
禁输：含砂、纤维、油污、有机溶剂、浓酸浓碱、易燃易爆液体。
六、新款蓝色电机 TD 泵与老款 TD 泵对比表格
| 对比维度 | 新款蓝色电机 TD 管道循环泵 | 老款黑色电机 TD 管道循环泵 |
|---|---|---|
| 电机外观 | 蓝色 IEC 标准高效电机，散热筋优化，外观辨识度高 | 传统黑色电机外壳，旧款外观造型 |
| 电机能效 | YE3 高效电机，能耗更低，满足节能项目招标要求 | 常规标准电机，能效等级偏低 |
| 降噪优化 | 电机轴承、结构减振优化，整机噪音降低 3～5dB | 基础减振结构，噪音水平一般 |
| 型号命名 | 型号后缀规范，新增 G 标识区分迭代版本，库存体系清晰 | 旧型号命名规则，无统一后缀区分 |
| 散热性能 | 电机外壳风道优化，高温机房连续运行温升更低 | 散热风道基础设计，长时间高温工况温升偏高 |
| 零部件通用性 | 泵头水力结构与老款保持一致，泵体、法兰尺寸通用 | 泵体接口尺寸不变，可新旧机型直接替换 |
| 采购周期 | 主流现货机型，供货稳定 | 逐步减产，部分小规格货期延长 |
| 适用项目 | 新建工程、节能改造、对噪音有要求的商业暖通项目 | 老旧项目替换、预算有限改造项目 |
七、选型指南
先定流量扬程：查系统阻力曲线，选 TD 性能曲线 额定点附近（±20% 高效区），不按最大扬程盲选，避免大马拉小车。
口径匹配管径：DN32–DN350 按管径选；若系统阻力大、流量小，用 2 极高扬程小口径（如 TD50-80/2）；大流量低扬程用 4 极（TD200-8/4、TD250-9G/4）。
温度定型号：>70℃ 订热水型（机封 EPDM/全氟醚、轴承高温脂）；-15℃ 防冻液要确认机封和橡胶兼容乙二醇。
材质定铸铁/不锈钢：见第四节；纯水/食品车间用 TDF 304，海盐雾用 316L。
系统压力校核：常规 12 bar、特殊 16 bar；扬程 86.7 m≈8.67 bar 在范围内，若入口压力高要校最大系统压力不超标。
NPSH 校核：水箱低位/高温水易汽蚀，保证 NPSHa > NPSHr+0.5 m；不够就抬高水箱或加大入口管径。
控制方式：恒压循环→变频+压力传感器；多泵并联→主备切换+智能保护器；楼控→Modbus/BACnet。
配套件：进出口软接头（减震）、阻尼止回阀（防倒转水锤）、Y 滤（80 目，防颗粒入机封）、排气阀（高点排汽）。
禁输红线：固体体积>0.1%、颗粒>0.2 mm、纤维、油类、强腐蚀、易燃易爆——会毁机封和叶轮。
口径匹配管径：DN32–DN350 按管径选；若系统阻力大、流量小，用 2 极高扬程小口径（如 TD50-80/2）；大流量低扬程用 4 极（TD200-8/4、TD250-9G/4）。
温度定型号：>70℃ 订热水型（机封 EPDM/全氟醚、轴承高温脂）；-15℃ 防冻液要确认机封和橡胶兼容乙二醇。
材质定铸铁/不锈钢：见第四节；纯水/食品车间用 TDF 304，海盐雾用 316L。
系统压力校核：常规 12 bar、特殊 16 bar；扬程 86.7 m≈8.67 bar 在范围内，若入口压力高要校最大系统压力不超标。
NPSH 校核：水箱低位/高温水易汽蚀，保证 NPSHa > NPSHr+0.5 m；不够就抬高水箱或加大入口管径。
控制方式：恒压循环→变频+压力传感器；多泵并联→主备切换+智能保护器；楼控→Modbus/BACnet。
配套件：进出口软接头（减震）、阻尼止回阀（防倒转水锤）、Y 滤（80 目，防颗粒入机封）、排气阀（高点排汽）。
禁输红线：固体体积>0.1%、颗粒>0.2 mm、纤维、油类、强腐蚀、易燃易爆——会毁机封和叶轮。
八、安装与维护说明
安装规范
立式管道装，管路独立支撑，不把管重压在泵法兰；进出口装可曲挠橡胶接头。
泵体高点装排气塞，首次启动前开排气；入口直管段 ≥3–5 倍管径，避免涡流进气。
转向：从电机端看按铭牌（2 极/4 极不同），点动核对，反转会不出力或振动。
变频款先工频点动再切变频；多泵并联设母管止回阀。
运行调节
变频恒压：压力传感器接 PID，目标扬程对应系统阻力；勿长期关小入口阀（会汽蚀），用变频或出口旁路调节。
大流量低扬程工况优先选低扬程 TD 款，不用高扬程泵硬降压，防过载。
维护周期
每日：记电流/压力/温度/振动，查机封滴水（允许微渗 1 滴/分，线状涌漏即换）。
每月：紧地脚、查软接头、排空气阀功能。
每 4000 h 或 12 个月：轴承加油（油杯型）、电机绝缘检测。
每 8000–12000 h：换机封（大口径便拆式不拆电机）、清叶轮流道、校动平衡。
长期停：放空泵腔（防冻），电机断电，机封面涂防锈油。
最高频故障：①流量不足→入口滤网堵/汽蚀/NPSHa 不够/转向反；②机封涌漏→高温用常温机封/入口进气/机封老化；③异响振动→叶轮汽蚀、轴承损、管道受力；④变频跳闸→系统憋压超额定、电机过热。
立式管道装，管路独立支撑，不把管重压在泵法兰；进出口装可曲挠橡胶接头。
泵体高点装排气塞，首次启动前开排气；入口直管段 ≥3–5 倍管径，避免涡流进气。
转向：从电机端看按铭牌（2 极/4 极不同），点动核对，反转会不出力或振动。
变频款先工频点动再切变频；多泵并联设母管止回阀。
运行调节
变频恒压：压力传感器接 PID，目标扬程对应系统阻力；勿长期关小入口阀（会汽蚀），用变频或出口旁路调节。
大流量低扬程工况优先选低扬程 TD 款，不用高扬程泵硬降压，防过载。
维护周期
每日：记电流/压力/温度/振动，查机封滴水（允许微渗 1 滴/分，线状涌漏即换）。
每月：紧地脚、查软接头、排空气阀功能。
每 4000 h 或 12 个月：轴承加油（油杯型）、电机绝缘检测。
每 8000–12000 h：换机封（大口径便拆式不拆电机）、清叶轮流道、校动平衡。
长期停：放空泵腔（防冻），电机断电，机封面涂防锈油。
最高频故障：①流量不足→入口滤网堵/汽蚀/NPSHa 不够/转向反；②机封涌漏→高温用常温机封/入口进气/机封老化；③异响振动→叶轮汽蚀、轴承损、管道受力；④变频跳闸→系统憋压超额定、电机过热。
九、常见 FAQ
Q1：南方 TD 管道循环泵流量扬程多少？能输什么介质？
A：流量 2～1200 m³/h，扬程 4.4～86.7 m，介质 -15～+110℃，立式单级管道泵。仅适用于清洁、稀薄、非易燃易爆、无固体颗粒和纤维、理化性质近清水的液体（自来水、冷冻水、热水、乙二醇防冻液）；禁输污水、含砂、油污、酸碱、溶剂。
Q2：TD 泵和 CDM 多级泵怎么选？
A：要大流量循环/增压、扬程几十米→TD 单级最合适；要小流量高扬程（如 RO 前置、百米级供水）→CDM/CDMF 多级。TD 不擅长高扬程，CDM 不擅长千立方大流量循环。
Q3：TD200 以上“便拆式”是什么意思？
A：TD200–TD250 采用单吸便拆结构，集装式机封，换机械密封时不用拆电机、不割管，从上方或侧检修位抽出机封组件，单人可操作；TD32–TD150 是加长轴直连，顶部抽芯换转子。
Q4：介质 95℃ 热水能用普通 TD 吗？
A：不能用常温型（-15～110℃ 标称但机封/橡胶按 70℃ 配），必须订热水型 TD：EPDM 或全氟醚机封、高温轴承脂、铸铁或不锈钢泵体，可稳到 110℃，特殊 120℃ 要书面注明。
Q5：TD 泵可以变频吗？
A：可以。配 YE3 变频电机+变频柜，4–20mA 恒压控制；2 极泵低频需防散热不足，通常 ≥25Hz 运行，长时间低频要强冷电机。
Q6：型号 TD150-14.5/4 怎么读？
A：TD=管道循环泵，150=口径 DN150，14.5=扬程 14.5 m，4=4 极（1480 rpm）；同款 200 m³/h 时效率约 84%，一级能效。
Q7：TD 泵最大系统压力多少？
A：常规型 12 bar，特殊型 16 bar，高压定制可到 25 bar；扬程 86.7 m 约 8.67 bar，一般系统够用，但入口压力+扬程总和不能超泵体额定系统压力。
Q8：TD 和 TDF 区别？
A：TD 标准铸铁/球铁；TDF 是不锈钢款（304/316L 过流），用于纯水、弱腐蚀清洗液、食品医药车间，价格高但无锈污染。
Q9：顶部抽芯有什么好处？
A：检修时管路和电机不动，叶轮/机封/转子从泵上方抽出，省拆管时间、不破坏保温层，适合机房空间紧、不能长停的空调/供热系统。
Q10：怎么查 TD 南方原厂真伪？
A：正品铸 CNP 标，铭牌含出厂编码、完整型号（如 TD200-13/4SWHCB）、性能曲线号，官网或 400 热线可溯源；拼装件常见无码铸铁体、机封非集装式、电机无 YE3/IE3 标、法兰非 GB/DIN 标准。
A：流量 2～1200 m³/h，扬程 4.4～86.7 m，介质 -15～+110℃，立式单级管道泵。仅适用于清洁、稀薄、非易燃易爆、无固体颗粒和纤维、理化性质近清水的液体（自来水、冷冻水、热水、乙二醇防冻液）；禁输污水、含砂、油污、酸碱、溶剂。
Q2：TD 泵和 CDM 多级泵怎么选？
A：要大流量循环/增压、扬程几十米→TD 单级最合适；要小流量高扬程（如 RO 前置、百米级供水）→CDM/CDMF 多级。TD 不擅长高扬程，CDM 不擅长千立方大流量循环。
Q3：TD200 以上“便拆式”是什么意思？
A：TD200–TD250 采用单吸便拆结构，集装式机封，换机械密封时不用拆电机、不割管，从上方或侧检修位抽出机封组件，单人可操作；TD32–TD150 是加长轴直连，顶部抽芯换转子。
Q4：介质 95℃ 热水能用普通 TD 吗？
A：不能用常温型（-15～110℃ 标称但机封/橡胶按 70℃ 配），必须订热水型 TD：EPDM 或全氟醚机封、高温轴承脂、铸铁或不锈钢泵体，可稳到 110℃，特殊 120℃ 要书面注明。
Q5：TD 泵可以变频吗？
A：可以。配 YE3 变频电机+变频柜，4–20mA 恒压控制；2 极泵低频需防散热不足，通常 ≥25Hz 运行，长时间低频要强冷电机。
Q6：型号 TD150-14.5/4 怎么读？
A：TD=管道循环泵，150=口径 DN150，14.5=扬程 14.5 m，4=4 极（1480 rpm）；同款 200 m³/h 时效率约 84%，一级能效。
Q7：TD 泵最大系统压力多少？
A：常规型 12 bar，特殊型 16 bar，高压定制可到 25 bar；扬程 86.7 m 约 8.67 bar，一般系统够用，但入口压力+扬程总和不能超泵体额定系统压力。
Q8：TD 和 TDF 区别？
A：TD 标准铸铁/球铁；TDF 是不锈钢款（304/316L 过流），用于纯水、弱腐蚀清洗液、食品医药车间，价格高但无锈污染。
Q9：顶部抽芯有什么好处？
A：检修时管路和电机不动，叶轮/机封/转子从泵上方抽出，省拆管时间、不破坏保温层，适合机房空间紧、不能长停的空调/供热系统。
Q10：怎么查 TD 南方原厂真伪？
A：正品铸 CNP 标，铭牌含出厂编码、完整型号（如 TD200-13/4SWHCB）、性能曲线号，官网或 400 热线可溯源；拼装件常见无码铸铁体、机封非集装式、电机无 YE3/IE3 标、法兰非 GB/DIN 标准。
