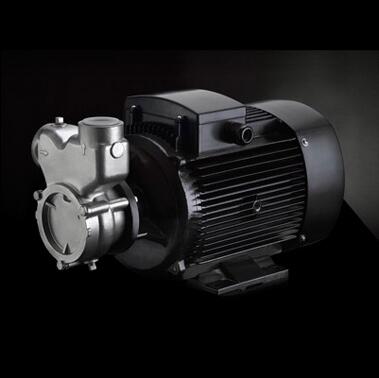

QY(B) 与 QYL(B) 是南方泵业面向臭氧水、富氧水、溶气气浮、工业喷雾等工艺开发的卧式自吸式气液混合泵（溶气泵）。整机过流部件全不锈钢精铸，叶轮高速旋转在进口形成负压，同步吸入液体与气体（空气/臭氧/氧气），泵腔内加压剪切生成 20～30 μm 微细气泡，气液溶解率可达 95% 以上，一台泵替代"空压机+溶气罐+释放器+搅拌器"传统组合。 按传动结构分直联式 QY(B) 与联轴器式 QYL(B)，后缀 B 为防爆款，覆盖 0.5～18 m³/h 小流量高溶气场景。
一、产品说明
QY/QYL 系列为非自吸改装型自吸气液混输泵：水平轴向进液、垂直向上出液，进液口侧设独立进气嘴（配进气调节阀）。电机驱动叶轮旋转，泵腔入口产生负压同时抽吸液体与外接气体，气液在叶轮流道内被高速剪切、破碎、加压融合，排出乳白色高溶气水。
- QY(B)：电机轴直联泵轴，一体式紧凑结构，体积小、成本低，适合设备内嵌与小功率工况。
- QYL(B)：电机与泵体通过弹性联轴器分体连接，可单独拆泵头检修机封，适合 24 h 连续运行、大功率产线。
- B 后缀：配防爆电机与隔爆密封，输送易燃易爆低粘度液体（如溶剂、汽油稀释液）。
首次启动需灌引水，之后停泵再启无需重新灌液（储液腔保液）。介质须为稀薄、洁净、低粘度（≤1000 mPa·s）、pH 3～9、无硬质颗粒的液体。
二、性能及优点
- 同步吸液吸气，泵内一次成溶：负压自吸进气+叶轮剪切+加压溶解三段合一，微泡直径 20～30 μm，臭氧水溶解率 95%+，气浮溶气效率为传统曝气 2 倍以上。
- 大幅省略辅机：省去空压机、溶气罐、释放器、大型氧化塔、搅拌器，系统占地与投资降 30%～50%。
- 宽温域不锈钢过流：-15℃～+120℃ 介质直输，304 不锈钢耐纯水/弱酸碱/食品液，适配冷热溶气工艺。
- 低噪平稳：水力优化叶轮+直联/联轴缓冲，运行振动小，噪音低于同功率多级泵。
- 进气量可控：进气嘴配针形调节阀，气液比稳定控制在 1:9（吸气体积 8%～10%），避免过量进气导致扬程塌陷。
- 检维修便利：QYL 联轴器款可抽转子不改管路；集装式机封前置，停机 1 h 内可换。
- 控制兼容：可配变频调流量、配气体质量流量计做 PID 闭环，直接进 PLC 系统。
三、完整技术参数
|
参数项目
|
指标范围
|
|---|---|
|
流量范围
|
0.5 m³/h ～ 18 m³/h（样本下限 0.4，常规选型取 0.5 起）
|
|
扬程范围
|
10 m ～ 70 m
|
|
配套电机功率
|
0.55 kW ～ 7.5 kW
|
|
转速
|
2900 r/min（50Hz）
|
|
介质温度
|
-15℃ ～ +120℃（部分样本标 105℃，订货以高温款确认）
|
|
环境温度
|
≤ +40℃
|
|
气液体积比
|
最大 1:9，吸气量 8%～10%
|
|
自吸能力
|
首次灌引水后自吸，自吸高度约 9 - NPSH（m）
|
|
微泡直径
|
20 ～ 30 μm
|
|
频率/电压
|
50Hz；单相 220V / 三相 380V（可定制 60Hz、防爆）
|
|
电机防护/绝缘
|
IP54～IP55 / F 级（B 款 ExdⅡBT4）
|
|
进出口形式
|
水平轴向进口、垂直径向出口；螺纹 G¾"～G2" 或法兰 DN20～DN50
|
|
输送介质
|
洁净低粘度液（清水、纯水、臭氧水、弱酸碱、食品液、溶剂），pH 3～9
|
注：臭氧水工况建议出口压力控制在 2～3 bar，气浮溶气工况 3.5～4 bar 为宜，过高压力对溶解率提升边际递减。
四、材质配置说明
|
部件
|
标准配置
|
可选/特殊
|
|---|---|---|
|
泵体、泵盖、叶轮
|
304 不锈钢精铸
|
316L（含氯/海水/强腐蚀）
|
|
泵轴
|
不锈钢调质轴
|
2Cr13
|
|
机械密封
|
碳化硅摩擦副 + 氟橡胶 O 圈
|
全氟醚（高温强氧化）
|
|
进气组件
|
304 进气嘴+针形调节阀
|
316L 阀体
|
|
电机壳体
|
铸铁防腐漆（普通款）
|
防爆铸铝（B 款）
|
|
底座
|
铸铁/不锈钢
|
304 全不锈钢机架
|
材质倒推：纯水/臭氧水/食品 → 304+PTFE 密封；含氯离子（泳池臭氧、海水富氧）→ 316L；易燃易爆溶剂 → QYB/QYLB 防爆+无火花密封。
五、应用领域
- 臭氧水制取：净水消毒、医废臭氧氧化、瓶盖瓶身臭氧水洗、食品线杀菌
- 富氧水制取：饮用水中氧、养殖循环水增氧、生化曝气预处理
- 溶气气浮：印染废水、食品废水、含油废水、市政污水浮渣分离
- 喷雾处理：纯水加湿、药液雾化喷淋、温室弥雾、清洗机微雾
- 工业辅助：地下罐低粘度溶剂抽送（汽油稀释液、清洗剂）、冷热媒循环、小型高压注水
- 科研/采样：河川水样采集、发泡液输送、长横管易气阻工况送液
六、QY (B) 与 QYL (B) 型号特性对比表格
|
对比维度
|
QY(B) 直联型
|
QYL(B) 联轴器型
|
|---|---|---|
|
传动结构
|
电机轴直插泵轴，一体式
|
电机+泵体分体，弹性联轴器
|
|
整体长度
|
短，占地小
|
长，预留联轴检修空间
|
|
拆修方式
|
换机封需拆电机
|
泵头可单独后抽，不动电机
|
|
适用功率
|
0.55～5.5 kW 为主
|
0.55～7.5 kW 全段
|
|
连续运行
|
适合间歇/8h 班制
|
适合 24h 连续产线
|
|
防爆款
|
QYB
|
QYLB
|
|
水力性能
|
同口径同参数完全一致
|
同左
|
|
代表型号
|
20QY-1、40QY-6、50QY-12
|
20QYL-1、40QYL-6、50QYL-12
|
七、选型指南
- 定流量扬程：按工艺小时处理量选流量，臭氧水出口压力取 2～3 bar（≈20～30 m 扬程），气浮溶气取 3.5～4 bar（≈35～40 m），扬程留 10% 余量。
- 定传动结构：设备内嵌、小功率（≤5.5 kW）、空间紧 → QY；地面泵房、24h 连续、≥5.5 kW → QYL。
- 防爆判定：介质含易燃溶剂、油气、可燃清洗剂 → 必选 B 款（QYB/QYLB）。
- 材质判定：臭氧具强氧化性但浓度低，304 足够；介质含氯或海水 → 316L；食品医药纯水 → 304 电解抛光+食品级密封。
- 进气系统配套：进气嘴接管径按吸气量 8%～10% 反算，配气体流量计+针形阀+止回阀，防止停机液体倒灌进气管道。
- 系统附件：进口 Y 型过滤器（防微粒伤机封）、出口压力表+背压阀（稳溶气压力）、若做气浮需配释放器（泵后减压释气）。
- 严禁介质：含硬质颗粒＞100 μm、高粘度膏体、强酸强碱（pH 外）、含长纤维污泥，均不可直接进 QY 系列，需预处理。
八、安装与维护说明
安装规范
泵水平安装于坚固基础，电机端留 ≥150 mm 散热空间，联轴款后端留抽转子空间。
进口管短直、管径 ≥ 泵入口，底端可设底阀；首次启动前灌满引水排尽空气。
进气嘴接管须装单向阀+针形调节阀，气体源（臭氧发生器/空压机/氧气瓶）压力略高于泵进口负压即可，不可高压直冲。
出口先接压力表→背压阀→工艺点；气浮系统背压阀后接溶气释放器。
点动试转确认转向（反转不出液且不入气），正常后先关进气阀启动→缓慢开进气阀调至目标气液比。
运行调节
气量调节：微调进气针形阀，观察出口乳白度与压力表，气量 8%～10% 为优；过大则扬程跌、震动大。
流量调节：小范围用手动冲程（若有）/出口阀；大范围用变频（频率下限 ≥30Hz 保散热）。
维护周期
每日：记压力、电流、气液比，查机封滴漏。
每周：清进口滤网，查进气单向阀是否积液倒灌。
每 3 个月：拆检叶轮流道有无结垢（臭氧水易积钙）、机封摩擦面检查。
每 2000～4000 h：更换机封、轴承润滑脂；304 泵体检查点蚀。
臭氧工况密封周期缩短 30%，建议年度强制换膜换圈。
最高频故障：①不出气→进气阀未开/单向阀卡死/转向反；②扬程突然掉→进气过量超 10%/叶轮气蚀；③机封漏→干转或臭氧氧化老化。
泵水平安装于坚固基础，电机端留 ≥150 mm 散热空间，联轴款后端留抽转子空间。
进口管短直、管径 ≥ 泵入口，底端可设底阀；首次启动前灌满引水排尽空气。
进气嘴接管须装单向阀+针形调节阀，气体源（臭氧发生器/空压机/氧气瓶）压力略高于泵进口负压即可，不可高压直冲。
出口先接压力表→背压阀→工艺点；气浮系统背压阀后接溶气释放器。
点动试转确认转向（反转不出液且不入气），正常后先关进气阀启动→缓慢开进气阀调至目标气液比。
运行调节
气量调节：微调进气针形阀，观察出口乳白度与压力表，气量 8%～10% 为优；过大则扬程跌、震动大。
流量调节：小范围用手动冲程（若有）/出口阀；大范围用变频（频率下限 ≥30Hz 保散热）。
维护周期
每日：记压力、电流、气液比，查机封滴漏。
每周：清进口滤网，查进气单向阀是否积液倒灌。
每 3 个月：拆检叶轮流道有无结垢（臭氧水易积钙）、机封摩擦面检查。
每 2000～4000 h：更换机封、轴承润滑脂；304 泵体检查点蚀。
臭氧工况密封周期缩短 30%，建议年度强制换膜换圈。
最高频故障：①不出气→进气阀未开/单向阀卡死/转向反；②扬程突然掉→进气过量超 10%/叶轮气蚀；③机封漏→干转或臭氧氧化老化。
九、常见 FAQ
Q1：QY 气液混合泵和单独"水泵+曝气头"比有什么优势？
A：QY 在泵内一次完成吸气压剪溶解，微泡 20～30 μm、溶解率 95%+；传统曝气头气泡毫米级、传质率低，还需空压机与水池停留时间，占地与能耗均高 30%～50%。
Q2：QY 和 QYL 怎么选不浪费？
A：0.55～5.5 kW、设备内嵌、班制运行选 QY 直联；5.5～7.5 kW、地面泵房、24h 连续选 QYL 联轴，后期换机封不用拆电机。
Q3：臭氧水工况 304 不锈钢够吗？
A：民用/食品臭氧浓度（0.5～2 mg/L）下 304 可用多年；工业臭氧氧化（浓度高、伴紫外）建议 316L+氟橡胶密封，延长寿命。
Q4：第一次启动为什么要灌水，之后还要灌吗？
A：首次必须灌满引水建自吸；之后停泵储液腔留液，再启无需灌。若长期停机排空，重启需重新灌。
Q5：进气量调到多少最合适？
A：体积比 8%～10%（气:液≈1:9）。过小溶气不足，过大扬程塌陷、震动异响，出口乳白色最佳。
Q6：能直接抽含臭氧的空气吗？
A：可以，进气嘴接臭氧发生器出口即可；但臭氧具氧化性，进气单向阀阀芯选 PTFE/316L，禁用普通丁腈。
Q7：QYB 防爆款和普通款电机区别？
B 款配 ExdⅡBT4 防爆电机、隔爆接线盒、无火花密封结构，价格高 20%～35%，用于溶剂/油气工况；普通水臭氧用非防爆即可。
Q8：气浮系统用了 QY 泵还要溶气罐吗？
A：不需要大型溶气罐。QY 泵后直接接背压阀+释放器即可释气浮渣；仅超大处理量（＞20 m³/h）才考虑并联或加装稳压罐。
Q9：介质温度 105℃ 以上能行吗？
A：标准样本上限 120℃（部分渠道页标 105℃），订高温款需明确介质温度，配高温 PTFE 隔膜/氟橡胶，普通丁腈 70℃ 即老化。
Q10：怎么查 QY 系列是不是南方原厂？
A：正品泵体铸 CNP 标，铭牌含出厂编码、型号、性能曲线号，可拨 4008-821-931 或官网溯源核验；拼装件常见杂牌电机+无码不锈钢头、进气嘴无 CNP 钢印。
