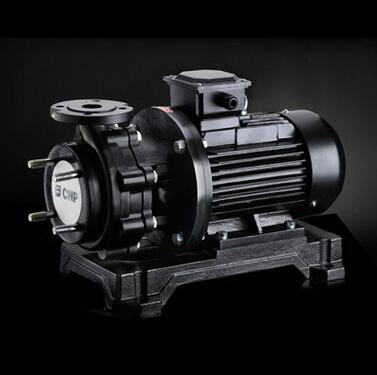

SZ系列是南方泵业为强腐蚀性介质定制的卧式单级单吸氟塑料衬里离心泵。泵体外部以 HT200 铸铁承压，所有过流面衬 F26 / F46 氟塑料，叶轮为钢芯包氟，配加长轴电机直联，轴向入口、径向出口。流量 2.2～60 m³/h，扬程 8～54 m，功率 1.1～18.5 kW，介质温度 -20～+120℃，最大系统压力 10 bar，IP55/F 级/50Hz（可 60Hz、防爆、变频）。专送电镀液、酸洗废酸、农药母液、石油副产腐蚀液、任意浓度酸碱盐与强氧化剂——是化工车间、电镀线、酸洗段、医药化工腐蚀性液体增压循环的核心端吸泵。
产品说明
SZ 为非自吸卧式单级离心泵。电机经加长轴直驱包氟叶轮，液体沿泵轴方向轴向吸入，经叶轮做功后由泵壳切向流道转为径向从出口法兰排出。结构采用"铸铁外壳 + 氟塑料内衬"：HT200 基体承受管路压力与扭矩，F26/F46 衬层隔离介质与金属，既不牺牲强度也不牺牲耐腐性。
泵轴与叶轮直联、无联轴器，传动链短、振动小；进出口标准法兰（PN10 常用），管路独立支撑即可。机械密封位于泵盖处，动环/静环多用碳化硅对碳化硅，密封腔与介质接触面亦做氟塑料/氟橡胶防护。
性能及优点
全过流氟衬里：F46 耐强氧化剂、浓酸碱、含氯介质；F26 性价比高，覆盖常规酸、农药、盐液，-20～120℃ 不老化开裂。
铸铁承压+氟衬防腐：比全塑料泵抗压抗变形，10 bar 系统稳跑，真空抽吸段不易瘪壳。
加长轴直联紧凑：无联轴器、无底座对中烦恼，泵房边角、电镀槽边、酸洗线平台都能放。
宽温 -20～120℃：冷冻酸液、高温酸洗液同款泵覆盖，橡胶/机封按温度选配。
高效节能：优化端吸叶轮+精密动平衡，额定点效率 28%～63%（小流量低扬程效率偏低属端吸衬氟泵常态）。
检修便利：分体泵头可抽换机封、叶轮，不割管；包氟叶轮螺母防松设计。
电机兼容：IE3 可配，防爆 ExdⅡBT4（腐蚀环境+防爆车间）、变频 4-20mA、220V 单/60Hz 出口型均可。
介质广谱：任何浓度硫酸、盐酸、硝酸、氢氟酸（需 F46+特殊机封确认）、氢氧化钠、次氯酸盐、有机溶剂皆可输，只要无硬颗粒。
铸铁承压+氟衬防腐：比全塑料泵抗压抗变形，10 bar 系统稳跑，真空抽吸段不易瘪壳。
加长轴直联紧凑：无联轴器、无底座对中烦恼，泵房边角、电镀槽边、酸洗线平台都能放。
宽温 -20～120℃：冷冻酸液、高温酸洗液同款泵覆盖，橡胶/机封按温度选配。
高效节能：优化端吸叶轮+精密动平衡，额定点效率 28%～63%（小流量低扬程效率偏低属端吸衬氟泵常态）。
检修便利：分体泵头可抽换机封、叶轮，不割管；包氟叶轮螺母防松设计。
电机兼容：IE3 可配，防爆 ExdⅡBT4（腐蚀环境+防爆车间）、变频 4-20mA、220V 单/60Hz 出口型均可。
介质广谱：任何浓度硫酸、盐酸、硝酸、氢氟酸（需 F46+特殊机封确认）、氢氧化钠、次氯酸盐、有机溶剂皆可输，只要无硬颗粒。
技术参数
|
参数项目
|
指标范围
|
|---|---|
|
流量 Q
|
2 ～ 60 m³/h（样本细档 3.2～50 m³/h 额定点，上限 60）
|
|
扬程 H
|
15 ～ 54 m
|
|
功率 P2
|
1.1 ～ 18.5 kW
|
|
转速 n
|
2900 r/min（2 极，50Hz）；3500 rpm（60Hz）
|
|
介质温度
|
-20 ～ +120℃
|
|
环境温度
|
≤ +40℃
|
|
海拔
|
≤ 1000 m
|
|
最大系统压力
|
10 bar
|
|
介质密度
|
≤ 1.35×10³ kg/m³（重液需校功率）
|
|
效率
|
28%～63%（随型号）
|
|
NPSHr
|
通常 2.5～4.5 m
|
|
结构
|
单级单吸、轴向进/径向出、加长轴直联
|
|
过流衬里
|
F26 / F46 氟塑料
|
|
承压基体
|
HT200 铸铁（泵体/泵盖/法兰/底座）
|
|
叶轮
|
钢芯 + F26/F46 包覆
|
|
轴
|
加长轴不锈钢/防腐处理
|
|
机封
|
碳化硅/碳化硅，氟橡胶或全氟醚圈
|
|
电机
|
全封闭风冷，IP55，F 级，IE3 可配
|
|
电压
|
3×380V 50Hz，可 220V 单/60Hz/防爆/变频
|
|
接口
|
标准法兰 DN25～DN80，PN10
|
|
介质要求
|
不含硬颗粒/纤维的稀薄腐蚀液
|
材质
|
部件
|
标准配置
|
可选/特殊
|
|---|---|---|
|
泵体/泵盖/法兰
|
HT200 铸铁 + F26 或 F46 衬里
|
全氟衬里加厚（强氧化）、外接法兰衬氟
|
|
叶轮
|
钢芯 + F26/F46 包覆
|
F46 高耐氧化款
|
|
泵轴
|
加长轴不锈钢/防腐轴
|
316L 轴（氯离子环境）
|
|
机封
|
碳化硅对碳化硅 + 氟橡胶圈
|
全氟醚圈（120℃ 高温）、外冲洗机封（结晶介质）
|
|
紧固件
|
304 不锈钢双头螺柱
|
316L 螺柱
|
|
底座
|
HT200 铸铁防锈漆
|
304 不锈钢底座（洁净化工）
|
|
O 圈/垫片
|
FPM 氟橡胶
|
EPDM（高温水酸）、PTFE 包覆
|
|
电机
|
铸铁 IP55 F IE3
|
防爆 ExdⅡBT4、变频、60Hz
|
应用领域
电镀与表面处理：镀镍/铬/锌液循环、酸洗活化液输送、电镀线槽边转移
化工与农药：酸碱盐溶液、母液、中间体、有机溶剂（丙酮/甲苯需确认溶胀）、强氧化剂转运
石油与精炼：原油副产腐蚀液、胺液、酸精制工段输送
酸洗线：不锈钢热轧酸洗硝酸+氢氟酸混合液（特殊确认）、废酸回收增压
医药化工：高纯试剂转运（304 外包氟衬）、合成药腐蚀中间体循环
造纸印染：漂白液、染料母液、烧碱液输送
环保工业废液：含腐蚀成分废水（无颗粒）转运到中和池，不替代污水泵处理含砂泥浆
禁输：含硬颗粒浆料、纤维团、未溶解固体、浓油、易燃易爆纯溶剂（机封非阻燃设计）、氢氟酸未专项确认。
化工与农药：酸碱盐溶液、母液、中间体、有机溶剂（丙酮/甲苯需确认溶胀）、强氧化剂转运
石油与精炼：原油副产腐蚀液、胺液、酸精制工段输送
酸洗线：不锈钢热轧酸洗硝酸+氢氟酸混合液（特殊确认）、废酸回收增压
医药化工：高纯试剂转运（304 外包氟衬）、合成药腐蚀中间体循环
造纸印染：漂白液、染料母液、烧碱液输送
环保工业废液：含腐蚀成分废水（无颗粒）转运到中和池，不替代污水泵处理含砂泥浆
禁输：含硬颗粒浆料、纤维团、未溶解固体、浓油、易燃易爆纯溶剂（机封非阻燃设计）、氢氟酸未专项确认。
型号对比（SZ 氟塑料 / MS 轻型不锈钢·氟塑料可选）
|
维度
|
SZ 氟塑料离心泵
|
MS / MSS 轻型不锈钢泵（氟塑料可选）
|
|---|---|---|
|
定位
|
强腐蚀专用衬氟化工泵
|
轻型冲压泵，清水/轻腐，可选氟塑料款
|
|
流量
|
2～60 m³/h
|
1.2～27 m³/h（MS 段更小）
|
|
扬程
|
15～54 m
|
11～40 m
|
|
功率
|
1.1～18.5 kW
|
0.37～2.2 kW
|
|
过流结构
|
铸铁壳 + F26/F46 厚衬
|
不锈钢冲压为主，氟塑料款为薄衬/涂层
|
|
承压
|
10 bar（铸铁基稳）
|
轻型结构，系统压力更低
|
|
耐腐等级
|
任意浓度酸碱盐、强氧化剂
|
轻腐/弱酸弱碱，不抵浓酸强氧化
|
|
检修
|
包氟叶轮+碳化硅机封可换
|
冲压件轻巧，氟款衬层薄、寿命短
|
|
典型用
|
电镀/酸洗/农药/石油腐蚀液
|
清洗水、轻腐蚀增压、小流量转移
|
怎么选：介质是"任何浓度酸碱、强氧化、有机溶剂"→SZ 衬氟；只是软化水/弱腐蚀清洗液、要更轻更省电→MS/MSS 不锈钢或氟选配款不顶用浓酸。新项目浓酸强腐别用 MS 氟选配代替 SZ。
选型指南
先判腐蚀等级：浓酸/强氧化/含氯/有机溶剂→SZ；弱腐→MS 或不锈钢 ZS/ZM。
流量扬程交叉：查 SZ 曲线，选额定点高效区；8 m 低扬程用 -125 叶轮，54 m 高扬程用 -200 叶轮。
氟材定 F26/F46：常规酸→F26；强氧化/高温→F46；氢氟酸专项确认。
温度定橡胶：-20～70℃ 氟橡胶；70～120℃ 或高温酸洗→全氟醚；防冻液混入腐蚀液→EPDM 不耐强氧化，仍用氟橡胶/全氟醚。
系统压力：扬程 54 m≈5.4 bar，加入口压力不超 10 bar。
NPSH 校核：非自吸，入口必须正压（高位槽/前置泵），NPSHa > NPSHr+0.5 m；高温酸液易汽蚀，放大余量。
密度修正：介质密度 >1.0 按 1.35 上限校电机功率，重液选大一档功率。
颗粒红线：硬颗粒 >0.2 mm 必须前置 Y 滤（衬氟过滤器），否则机封和包氟叶轮被划破。
控制方式：恒压→变频；防爆车间→Exd 电机；远程→4-20mA 保护器。
配套件：进口衬氟软接+Y 滤、出口缓闭止回阀、排气阀、机封冲洗（结晶介质加外冲洗）。
流量扬程交叉：查 SZ 曲线，选额定点高效区；8 m 低扬程用 -125 叶轮，54 m 高扬程用 -200 叶轮。
氟材定 F26/F46：常规酸→F26；强氧化/高温→F46；氢氟酸专项确认。
温度定橡胶：-20～70℃ 氟橡胶；70～120℃ 或高温酸洗→全氟醚；防冻液混入腐蚀液→EPDM 不耐强氧化，仍用氟橡胶/全氟醚。
系统压力：扬程 54 m≈5.4 bar，加入口压力不超 10 bar。
NPSH 校核：非自吸，入口必须正压（高位槽/前置泵），NPSHa > NPSHr+0.5 m；高温酸液易汽蚀，放大余量。
密度修正：介质密度 >1.0 按 1.35 上限校电机功率，重液选大一档功率。
颗粒红线：硬颗粒 >0.2 mm 必须前置 Y 滤（衬氟过滤器），否则机封和包氟叶轮被划破。
控制方式：恒压→变频；防爆车间→Exd 电机；远程→4-20mA 保护器。
配套件：进口衬氟软接+Y 滤、出口缓闭止回阀、排气阀、机封冲洗（结晶介质加外冲洗）。
安装与维护说明
安装规范
卧式底座装，泵轴水平，轴向进口、径向出口；管路独立支撑，不把管重/扭矩压在法兰。
非自吸：首次灌泵、开高点排气，入口正压引液；点动核对转向（反转不出力、振动大）。
衬氟泵禁止用火烤拆卸，法兰拧紧对角匀速，防止衬层压裂。
变频先工频点动再切频；防爆款接线盒合规密封。
运行调节
用出口阀/变频调流量，不关小入口阀（会汽蚀、衬层受热不均）。
监测电流、温度、机封滴漏；腐蚀泵微渗即停检，不许"带漏运行"。
维护周期
每日：压力/电流/振动/机封渗漏、衬氟体外观检查。
每月：紧法兰、清 Y 滤、查排气阀。
每 4000 h 或 12 个月：机封检查、轴承加油（电机端）、绝缘检测。
每 8000～12000 h：换机封、查包氟叶轮磨损/剥离、校动平衡。
长期停：放空泵腔、清水或中和液冲洗、机封面涂防护脂，防冻。
最高频故障：①流量掉→未灌泵/入口漏气/汽蚀/转向反；②机封漏酸→圈老化/结晶卡簧/安装偏摆；③衬层破裂→法兰硬拧/高温急冷急热/颗粒划伤；④效率掉→叶轮包氟剥落、口环磨损。
卧式底座装，泵轴水平，轴向进口、径向出口；管路独立支撑，不把管重/扭矩压在法兰。
非自吸：首次灌泵、开高点排气，入口正压引液；点动核对转向（反转不出力、振动大）。
衬氟泵禁止用火烤拆卸，法兰拧紧对角匀速，防止衬层压裂。
变频先工频点动再切频；防爆款接线盒合规密封。
运行调节
用出口阀/变频调流量，不关小入口阀（会汽蚀、衬层受热不均）。
监测电流、温度、机封滴漏；腐蚀泵微渗即停检，不许"带漏运行"。
维护周期
每日：压力/电流/振动/机封渗漏、衬氟体外观检查。
每月：紧法兰、清 Y 滤、查排气阀。
每 4000 h 或 12 个月：机封检查、轴承加油（电机端）、绝缘检测。
每 8000～12000 h：换机封、查包氟叶轮磨损/剥离、校动平衡。
长期停：放空泵腔、清水或中和液冲洗、机封面涂防护脂，防冻。
最高频故障：①流量掉→未灌泵/入口漏气/汽蚀/转向反；②机封漏酸→圈老化/结晶卡簧/安装偏摆；③衬层破裂→法兰硬拧/高温急冷急热/颗粒划伤；④效率掉→叶轮包氟剥落、口环磨损。
常见 FAQ
Q1：南方 SZ 氟塑料离心泵流量扬程和耐温多少？
A：流量 2.2～60 m³/h，扬程 8～54 m，功率 1.1～18.5 kW，介质 -20～+120℃，最大系统压力 10 bar，过流 F26/F46 衬里，轴向进径向出，加长轴直联。
Q2：SZ 能输任何浓度酸碱吗？氢氟酸行不行？
A：常规酸碱盐、强氧化剂用 F46 衬里可覆盖；氢氟酸必须专项确认——HF 对部分金属轴头和机封有独特腐蚀，不能默认"氟塑料就行"，要订专用 HF 配置（机封、轴套、排气全隔离）。
Q3：F26 和 F46 怎么选？
A：F26 成本低、耐常规酸碱和农药液；F46 耐温上限更稳、抗强氧化剂（浓硝酸、铬酸、含氯氧化剂）更好，高温酸洗优先 F46。
Q4：SZ 和 MS 氟塑料款区别？
A：SZ 是铸铁基+厚氟衬的化工强腐泵，10 bar、18.5 kW、54 m 扬程；MS/MSS 是轻型不锈钢冲压泵，可选氟塑料但只适合轻腐小流量（≤27 m³/h、≤40 m、≤2.2 kW）。浓酸强氧化选 SZ，轻腐清洗选 MS。
Q5：SZ 是自吸泵吗？怎么启动？
A：非自吸。必须灌泵、排空气、入口正压（高位槽或前置泵），不允许直接抽负压深槽；入口漏气会不出水且汽蚀伤衬层。
Q6：介质 100℃ 硝酸怎么配？
A：选 F46 衬里+全氟醚机封+高温氟橡胶/PTFE 垫片+316L 轴套，电机 F 级 IP55 可；法兰垫片用 PTFE 包覆，不使 EPDM。
Q7：含少量结晶的碱液能输吗？
A：可，但必须前置衬氟 Y 滤，机封配外冲洗，防止结晶卡弹簧；停机要冲洗，不冲洗会卡死机封。
Q8：最大 10 bar 系统压力怎么理解？
A：扬程 54 m 约 5.4 bar，加入口压力总和不超 10 bar；超压要订货特殊承压基体，不能用标准 HT200 衬氟壳硬顶。
Q9：可以变频和防爆吗？
A：可以。配 IE3 变频电机做恒压；防爆车间用 ExdⅡBT4（介质本身禁易燃易爆，防爆指环境防爆）；2 极泵低频需防散热不足。
Q10：怎么查 SZ 南方原厂真伪？
A：正品 CNP 标，铭牌含出厂编码、完整型号（如 SZ80-50-200/18.5）、衬里材质标 F26/F46、性能曲线号，官网或 4008-821-931 可溯源；拼装件常见无码铸铁壳、衬层不均匀、机封非碳化硅对磨、电机无 IE3/IP55 标。
