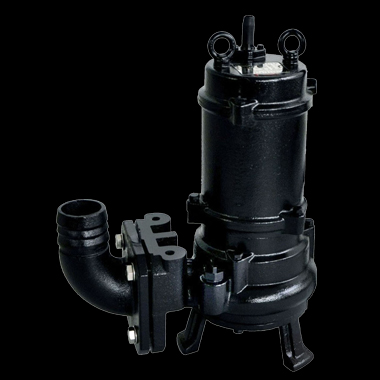

WQ系列是南方泵业面向污水、雨水、工业废水、基坑排水的立式潜水离心排污泵。电机与泵上下同轴，中间设独立油室 + 双端面机械密封隔离污水，整机潜入液面工作，无需建泵房。流量 3～1800 m³/h，扬程 2～66 m，功率 0.37～110 kW，介质 0～+40℃，铸铁标准、304/316L 不锈钢可选，IP68 潜水电机、F 级绝缘。分通用 WQ 与房建专用 WQ-H 两条型谱：WQ 覆盖工厂/市政/工地/人防大中小流量；WQ-H 针对楼宇地下室集水坑做耦合检修、浮球自控、轻度污水优化。
产品说明
WQ为潜水式单级离心排污泵。潜水电机在下、泵体在上，同轴直驱叶轮；液体经泵入口进入大流道叶轮（单/双流道或旋流式），由蜗壳切向汇入出口法兰。电机腔与油室之间用双端面机械密封，油室充绝缘润滑液，既润滑密封又阻隔污水渗入绕组；电缆采用水切防渗结构，油室可配油水探头，电机腔可配漏水/过热/过载保护。
安装分固定式自动耦合（导轨下滑对接出水管，检修起吊不拆管、不下坑）和移动式软管/硬管直插两种。叶轮路线按介质分：
WQ(I)：闭式/双流道，通用污水
WQX(I)：旋流非堵塞，含颗粒高
WQ-QG / WQ-W：切割/撕碎式，纤维、塑料袋、粪便杂质
WQ-JY：带搅匀机构，沉淀池防淤
WQ-H(I)：房建专用大流道半开式，集水坑杂排
安装分固定式自动耦合（导轨下滑对接出水管，检修起吊不拆管、不下坑）和移动式软管/硬管直插两种。叶轮路线按介质分：
WQ(I)：闭式/双流道，通用污水
WQX(I)：旋流非堵塞，含颗粒高
WQ-QG / WQ-W：切割/撕碎式，纤维、塑料袋、粪便杂质
WQ-JY：带搅匀机构，沉淀池防淤
WQ-H(I)：房建专用大流道半开式，集水坑杂排
性能及优点
宽型谱覆盖：3～1800 m³/h、2～66 m，DN32～DN500+ 口径，从民建集水坑到市政防洪泵站一台系列吃下。
无堵塞通过性强：大流道叶轮+可选切割刀盘，固体颗粒、纤维、布条、粪渣可通过（通用款颗粒口径按叶轮间隙，切割款可碎纤维）。
油室双机封隔离：污水不进电机腔，配油水探头+绕组保护，长期潜水可靠。
潜装省土建：整泵浸没运行，低噪、无吸气、不需泵房，适合基坑、集水坑、泵站井筒。
耦合检修便捷：WQ-H 与中大口径 WQ 配自动耦合导轨，起吊即出泵，人员不下污水坑。
材质灵活：铸铁通用；304/316L 不锈钢定制款用于弱腐蚀、含盐、食品医药废水外排。
自控友好：浮球/液位计+保护器可实现自动启停、主备切换、远程报警。
防护等级高：IP68 潜水电机、F 级绝缘，可选防潮加热带、防爆款（矿井/防爆区）。
节能水力：双流道对称叶轮动平衡好、振动小，额定点效率中小口径 40%～70%，大口径可达 70%+。
无堵塞通过性强：大流道叶轮+可选切割刀盘，固体颗粒、纤维、布条、粪渣可通过（通用款颗粒口径按叶轮间隙，切割款可碎纤维）。
油室双机封隔离：污水不进电机腔，配油水探头+绕组保护，长期潜水可靠。
潜装省土建：整泵浸没运行，低噪、无吸气、不需泵房，适合基坑、集水坑、泵站井筒。
耦合检修便捷：WQ-H 与中大口径 WQ 配自动耦合导轨，起吊即出泵，人员不下污水坑。
材质灵活：铸铁通用；304/316L 不锈钢定制款用于弱腐蚀、含盐、食品医药废水外排。
自控友好：浮球/液位计+保护器可实现自动启停、主备切换、远程报警。
防护等级高：IP68 潜水电机、F 级绝缘，可选防潮加热带、防爆款（矿井/防爆区）。
节能水力：双流道对称叶轮动平衡好、振动小，额定点效率中小口径 40%～70%，大口径可达 70%+。
技术参数
|
参数项目
|
指标范围
|
|---|---|
|
流量 Q
|
3 ～ 1800 m³/h
|
|
扬程 H
|
2 ～ 66 m
|
|
功率 P2
|
0.37 ～ 110 kW（小机 0.37/0.55/0.75…，大机 75/110）
|
|
转速 n
|
2850 r/min（2 极小口径）、1460～1480 r/min（4 极大口径）
|
|
介质温度
|
0 ～ +40℃（标准型）
|
|
环境温度
|
0 ～ +40℃
|
|
pH 范围
|
4 ～ 10（通用污水）
|
|
固体含量
|
≤ 2%（质量比），颗粒直径按型号间隙/切割配置
|
|
介质密度
|
≤ 1200 kg/m³（重液校功率）
|
|
最大潜深
|
按样本，常见 ≤10 m，严禁超铭牌
|
|
电机防护/绝缘
|
IP68 / F 级
|
|
电压
|
3×380V 50Hz；小功率可 220V 单；可 60Hz/防爆
|
|
材质
|
铸铁（HT250）标准；304/316L 不锈钢定制
|
|
叶轮
|
铸铁/不锈钢，单流道/双流道/旋流/切割/搅匀
|
|
密封
|
油室 + 双端面机械密封（碳化钨/碳化硅），外骨架油封
|
|
安装
|
自动耦合固定式、移动式软管/法兰
|
|
保护选配
|
浮球液位、油水探头、电机腔漏水、过热、过载、防潮加热
|
代表型号：
- 40WQ9-5-0.37：9 m³/h @ 5 m，0.37 kW，DN40
- 50WQ10-10-0.75/QG：10 m³/h @ 10 m，0.75 kW，切割式，DN50
-
65WQ25-10-1.5：25 m³/h @ 10 m，1.5 kW，DN65
-
100WQ100-15-7.5：100 m³/h @ 15 m，7.5 kW，DN100
-
200WQ350-40-75：350 m³/h @ 40 m，75 kW，DN200
-
300WQ800-12-45：800 m³/h @ 12 m，45 kW，DN300
型号释义 100WQ100-15-7.5：
-
100：出口口径 DN100
-
WQ：污水污物潜水电泵
-
100：额定流量 m³/h
-
15：额定扬程 m
-
7.5：电机功率 kW
-
后缀 I：改进型；QG：切割；W：无堵塞切割；X：旋流；JY：搅匀；H：房建专用
材质
|
部件
|
标准配置
|
可选/特殊
|
|---|---|---|
|
泵体/泵盖/蜗壳
|
铸铁 HT250
|
304 不锈钢、316L（弱腐蚀/海水预处理）
|
|
叶轮
|
铸铁（大流道/双流道）
|
304/316L、2205 双相（特殊腐蚀）
|
|
轴
|
不锈钢调质（2Cr13/304）
|
316L 轴
|
|
机封
|
双端面碳化钨/碳化硅 + 丁腈圈
|
氟橡胶（弱腐蚀）、全氟醚（高温）
|
|
油室
|
铸铁腔+绝缘油
|
不锈钢油室
|
|
电缆
|
潜水防水橡胶护套
|
铠装、防鼠咬
|
|
导轨/吊链
|
镀锌碳钢
|
304 不锈钢
|
|
电机壳
|
铸铁 IP68
|
不锈钢外壳（食品/医药废水）
|
材质倒推：生活污水/雨水/工地水→铸铁最经济；地下室含盐地下水→304；轻度酸碱废水（pH 4–10）→316L 过流+氟橡胶；浓酸/强氧化禁输普通 WQ，需 SZ 衬氟泵转送后再排。
应用领域
工厂/商业污水：生产废水（无强腐）、食堂油水初步排放、厂区雨水混合水
建筑工地：基坑降水、泥浆稀液（细砂）、施工积水抽排
人防/地下空间：人防工事排水站、地铁站集水坑、地下车库暴雨排涝
市政工程：污水管网点位提升、泵站进水池、合流制雨水排放、防洪排涝
商业与民用：楼宇地下室集水坑、商场餐饮废水、医院普通污水（非感染性）
雨水排放：屋面雨水、园区雨水、下穿隧道积水
环保工程：污水处理厂进水提升、调节池排放、泥水混合物（含固≤2%）
禁输：浓酸浓碱强氧化液、易燃易爆纯溶剂、温度 >40℃ 热水、密度 >1200 不校功率、硬颗粒超间隙无切割保护、长纤维不配切割款易缠。
建筑工地：基坑降水、泥浆稀液（细砂）、施工积水抽排
人防/地下空间：人防工事排水站、地铁站集水坑、地下车库暴雨排涝
市政工程：污水管网点位提升、泵站进水池、合流制雨水排放、防洪排涝
商业与民用：楼宇地下室集水坑、商场餐饮废水、医院普通污水（非感染性）
雨水排放：屋面雨水、园区雨水、下穿隧道积水
环保工程：污水处理厂进水提升、调节池排放、泥水混合物（含固≤2%）
禁输：浓酸浓碱强氧化液、易燃易爆纯溶剂、温度 >40℃ 热水、密度 >1200 不校功率、硬颗粒超间隙无切割保护、长纤维不配切割款易缠。
型号对比（WQ 通用款与 WQ‑H 房建专用款对比）
|
维度
|
WQ 通用款
|
WQ-H 房建专用款
|
|---|---|---|
|
定位
|
全场景污水雨水潜泵
|
楼宇/地下室集水坑专用
|
|
流量
|
3～1800 m³/h
|
5～300 m³/h（房建集水坑段）
|
|
扬程
|
2～66 m
|
5～40 m
|
|
功率
|
0.37～110 kW
|
0.75～30 kW
|
|
叶轮
|
单/双流道、旋流、切割、搅匀全路线
|
大流道半开/双流道，轻度污水优化
|
|
安装
|
耦合/移动，大口径泵站型
|
强调自动耦合+浮球自控、不下坑检修
|
|
材质
|
铸铁标准，不锈定制
|
铸铁标准，不锈定制可选
|
|
保护
|
油水探头/过热/过载可选
|
同左，房建电控箱配套更成熟
|
|
典型用
|
市政/工厂/工地/人防/泵站
|
地下车库、集水坑、商业体、住宅小区
|
怎么选：市政/工厂/大流量泵站/基坑大流量→通用 WQ；住宅、商业、地铁、人防地下室集水坑→WQ-H 更贴合自控和检修习惯。两者可同井备用，WQ-H 不等于“小流量 WQ”，是型谱与附件包差异。
选型指南
算总扬程：H = 提升高度 + 管路沿程/局部损失 + 出口余压；按 1.1～1.2 倍余量选曲线高效点，不贴最大扬程运行。
流量定口径：集水坑按汇水面积×降雨/排水量；工业按峰值废水×安全系数；多泵主备时单泵按 60%～80% 总流量选。
介质定叶轮：含纤维/粪渣→切割款 QG/W；含砂细粒→旋流 X 或无堵塞 W；沉淀池→搅匀 JY；普通生活污水→双流道 I。
材质定铸铁/不锈：见第四节；地下咸水/沿海→304，弱酸废水→316L。
温度/pH：0～40℃、pH 4–10 标准；超范围订货改机封/电缆/油。
安装定结构：固定泵站→自动耦合+导轨+出水管；临时基坑→移动软管；深井筒→长轴电缆+吊链。
保护配置：必配浮球或液位变送；重要场合加油水探头、电机腔漏水、过热、过载保护器、防潮加热带。
颗粒校核：固体≤2%，颗粒直径小于叶轮间隙；长纤维必须切割款；超规前置格栅（≤20–30 mm）。
潜深与淹没：最低淹没深度按样本（通常叶轮以上足够水深），严禁干转；移动泵别放淤底，加底托/滤网。
配套件：进口格栅、耦合导轨、出口止回阀+闸阀、控制柜（主备切换）、电缆防水接头。
流量定口径：集水坑按汇水面积×降雨/排水量；工业按峰值废水×安全系数；多泵主备时单泵按 60%～80% 总流量选。
介质定叶轮：含纤维/粪渣→切割款 QG/W；含砂细粒→旋流 X 或无堵塞 W；沉淀池→搅匀 JY；普通生活污水→双流道 I。
材质定铸铁/不锈：见第四节；地下咸水/沿海→304，弱酸废水→316L。
温度/pH：0～40℃、pH 4–10 标准；超范围订货改机封/电缆/油。
安装定结构：固定泵站→自动耦合+导轨+出水管；临时基坑→移动软管；深井筒→长轴电缆+吊链。
保护配置：必配浮球或液位变送；重要场合加油水探头、电机腔漏水、过热、过载保护器、防潮加热带。
颗粒校核：固体≤2%，颗粒直径小于叶轮间隙；长纤维必须切割款；超规前置格栅（≤20–30 mm）。
潜深与淹没：最低淹没深度按样本（通常叶轮以上足够水深），严禁干转；移动泵别放淤底，加底托/滤网。
配套件：进口格栅、耦合导轨、出口止回阀+闸阀、控制柜（主备切换）、电缆防水接头。
安装与维护说明
安装规范
耦合安装：预埋导轨、出水管法兰固定，泵沿导轨下滑入位，密封面涂油对齐；起吊链不承扭矩。
移动安装：泵体悬吊不触底淤沙，进口加临时滤网；软管不折扁。
电缆：固定松弛余量，禁止受力；水切段不许破皮，接头用潜水接线盒。
首次试车：满淹后点动核对转向（反转流量掉、振动大），测电流不超额定。
运行管理
浮球设定高开低停，避免频繁启停；切割款可连续破碎纤维，但硬金属件会崩刀。
监测电流、绝缘、油室探头；泄漏报警立即停泵起吊。
严禁干转、长时间封闭出口运行。
维护周期
每日：听声、看电流/液位、查电缆外皮。
每月：清进口格栅、查浮球动作、测电机绝缘。
每 4000 h 或 12 个月：开油室检油色、换机封润滑油脂、查叶轮磨损/缠绕。
每 8000～12000 h：换双端面机封、修整切割刀盘、校叶轮动平衡、紧导轨。
长期停：起吊清腔、油室补油、电缆端防潮。
最高频故障：①流量不足→堵塞/格栅堵/转向反/扬程算小；②机封漏污水→油室油混水、探头报警；③电流高→叶轮卡纤维/密度大/电压低；④绝缘低→电缆破皮、电机腔进水；⑤振动大→叶轮不平衡、导轨不对中。
耦合安装：预埋导轨、出水管法兰固定，泵沿导轨下滑入位，密封面涂油对齐；起吊链不承扭矩。
移动安装：泵体悬吊不触底淤沙，进口加临时滤网；软管不折扁。
电缆：固定松弛余量，禁止受力；水切段不许破皮，接头用潜水接线盒。
首次试车：满淹后点动核对转向（反转流量掉、振动大），测电流不超额定。
运行管理
浮球设定高开低停，避免频繁启停；切割款可连续破碎纤维，但硬金属件会崩刀。
监测电流、绝缘、油室探头；泄漏报警立即停泵起吊。
严禁干转、长时间封闭出口运行。
维护周期
每日：听声、看电流/液位、查电缆外皮。
每月：清进口格栅、查浮球动作、测电机绝缘。
每 4000 h 或 12 个月：开油室检油色、换机封润滑油脂、查叶轮磨损/缠绕。
每 8000～12000 h：换双端面机封、修整切割刀盘、校叶轮动平衡、紧导轨。
长期停：起吊清腔、油室补油、电缆端防潮。
最高频故障：①流量不足→堵塞/格栅堵/转向反/扬程算小；②机封漏污水→油室油混水、探头报警；③电流高→叶轮卡纤维/密度大/电压低；④绝缘低→电缆破皮、电机腔进水；⑤振动大→叶轮不平衡、导轨不对中。
常见 FAQ
Q1：南方 WQ 潜污泵流量扬程和耐温多少？
A：流量 3～1800 m³/h，扬程 2～66 m，功率 0.37～110 kW，介质 0～+40℃，pH 4–10，固体≤2%，IP68/F 级，铸铁或 304/316L 不锈，潜水运行禁干转。
Q2：WQ 和 WQ-H 怎么选？
A：WQ 通用款覆盖市政/工厂/工地/泵站大中小流量；WQ-H 房建专用款针对地下室集水坑做 5–300 m³/h、5–40 m、耦合+浮球自控优化。楼宇地下车库、商业集水坑选 WQ-H，防洪泵站、基坑大流量选 WQ。
Q3：WQ 能抽含粪便和卫生纸的污水吗？
A：能，配 QG/W 切割式或双流道叶轮即可通过纤维、粪渣、纸团；长纤维多必须切割款，否则普通双流道会缠叶轮。
Q4：WQ 是不锈钢还是铸铁？腐蚀废水能用吗？
A：标准铸铁，适合中性生活污水/雨水；弱腐蚀地下水、含盐、pH 4–10 废水订 304/316L 过流款；浓酸强氧化不能用 WQ，要先用 SZ 衬氟泵转送。
Q5：WQ 可以干转吗？
A：不可以。潜水电机靠介质冷却，干转会烧机封、升温烧绕组；移动泵要没过电机壳再启动，最低淹没深度按样本。
Q6：自动耦合安装是什么？
A：泵沿导轨下滑与出口管自动对接，检修起吊整泵出坑，不拆管路、人员不下污水井；WQ-H 和中大口径 WQ 常用。
Q7：型号 100WQ100-15-7.5 怎么读？
A：100=出口 DN100，WQ=潜污泵，100=100 m³/h，15=15 m 扬程，7.5=7.5 kW；后缀 I 改进、QG 切割、H 房建、X 旋流、JY 搅匀。
Q8：WQ 能输 60℃ 热水吗？
A：标准型限 0～40℃；60℃ 要订货高温款（机封、油、电缆、绝缘全改配），不然油室乳化、机封老化、电缆硬化。
Q9：颗粒多大能过？要不要格栅？
A：按叶轮间隙和切割配置；通用无切割款靠大流道通过固体颗粒，纤维必须切割款；井前通常装 20–30 mm 格栅防大件卡泵。
Q10：怎么查南方 WQ 原厂真伪？
A：正品 CNP 标，铭牌含出厂编码、完整型号（如 100WQ100-15-7.5/I）、功率/绝缘/IP68、曲线号，官网或 4008-821-931 可溯源；拼装件无码、机封非双端面油室结构、电缆非潜水水切、控制柜无保护模块。
