立式多级增压设备是供水、暖通、水处理等工程系统中的核心流体动力单元。传统普通多级泵普遍存在能效偏低、拆装繁琐、防腐能力不足、运行噪声偏大等问题，难以满足长期 24 小时连续生产工况的可靠性要求。南方泵业依托多年不锈钢冲压焊接流体设备的研发制造经验，对标欧洲工业标准自主开发了 CDM、CDMF 两大轻型立式多级离心泵系列。两大系列共享统一的高效水力平台，通过差异化的材质配置方案，覆盖清水、纯水及轻度腐蚀性介质等多元输送需求，广泛服务于市政供水、工业冷却、膜法水处理、暖通空调、锅炉配套等行业项目，凭借稳定的能效表现、轻量化的结构设计和便捷的运维特性，成为工程设计与设备集成领域的主流选型产品。
一、产品说明

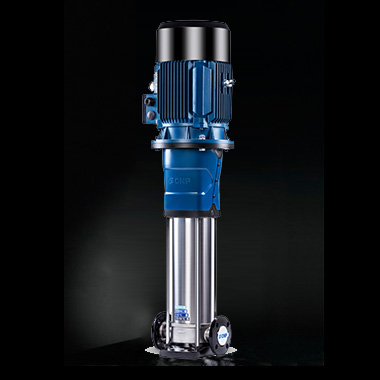

CDM / CDMF 系列为非自吸立式多级离心泵，整机水力模型由南方泵业基于计算流体力学（CFD）平台自主仿真优化。叶轮与导叶采用不锈钢冲压成型工艺制造，泵轴经调质硬化处理，整机同心度控制精度高。配套全封闭风冷式二极标准电机，防护等级 IP55，绝缘等级 F 级，适配国内 50Hz 工频供电环境。产品能效指标稳定达到 MEI≥0.7，优于国内通用泵类基础能效标准要求，并通过"浙江制造"认证，设计使用寿命 10 年以上。
两款机型采用相同的核心水力架构，流量—扬程性能曲线完全匹配，主要差异体现在底座、法兰等外露结构件的材质选型上。整机采用管道式立式布局，进出口法兰同轴设计，可直接对接现有管网而无需调整管路方向。结构紧凑、整机重量轻，既适用于大型泵房的集中落地安装，也可嵌入小型撬装水处理机组及冷水设备的狭小机架空间内。
介质适配方面，整机仅适用于输送稀薄、清洁、不含固体颗粒及纤维杂质的水基流体，介质的理化特性应与清水相近，不得直接输送高黏度、强腐蚀性或易燃易爆液体。标准机型的介质适用温度范围为 -15℃ 至 +120℃；对于超过 120℃ 的高温工况，可定制 CDMFG 带外置冷却结构的专用型号，最高可适配 180℃ 高温热水循环场景。
每台正品 CDM / CDMF 整机出厂均配备唯一出厂编码，用户可通过南方泵业 400 官方服务热线核验设备真伪，确认为原厂正品后可享受 12 个月整机免费质保服务。
二、性能及核心优点
1、高效节能运行
水力模型经过多轮优化迭代，有效降低了流体在各级叶轮与导叶中的内部能量损耗。全系列最高运行效率可达 83%。配合变频控制系统使用时，可根据实际用水负荷自动调节电机转速，在部分负荷工况下进一步降低能耗，长期连续运行可显著减少用电成本，契合工业低碳转型与市政节水改造的需求。
2、结构紧凑轻量化
立式同轴管道布局使整机占地面积远小于同规格卧式多级泵。CDMF 全不锈钢机型较同规格 CDM 铸铁底座机型整机重量减轻约 15%，在运输、吊装及设备集成环节的作业难度更低。
3、便拆式密封结构
采用集成式卡箍机械密封组件，检修时无需拆解多级筒体，仅需拆卸前端泵头支架即可完成密封组件的更换作业，大幅缩短停水检修时间，减少生产线停机带来的间接损失。
4、低噪声稳定输出
电机转子经过精密动平衡校准，泵腔内部设有流体缓冲结构，双重降噪设计使设备正常运行噪声水平低于同类常规产品，适用于写字楼机房、纯水制备车间、精密加工厂房等对噪声管控要求严格的场所。
5、管道式通用安装
进出口采用标准 DIN 法兰接口，管路对接无方向性限制，可水平或垂直多向接入现有管网系统，兼容老旧泵房改造及全新成套设备配套等多种安装场景。
6、高可靠性长效运行
不锈钢冲压过流部件具备优良的抗锈蚀及抗轻微水垢冲刷能力。电机防尘防水防护到位，在连续 24 小时满载运行工况下无过热、振动超标等异常现象，可满足水厂及暖通机组全年不间断运行的要求。
三、完整技术参数
|
参数项目
|
指标范围
|
|---|---|
|
流量范围
|
0.5 m³/h ～ 240 m³/h
|
|
扬程范围
|
4 m ～ 305 m（可通过增减叶轮级数匹配不同增压需求）
|
|
电机功率
|
0.37 kW ～ 110 kW
|
|
介质温度
|
标准机型 -15℃ ～ +120℃；高温定制 CDMFG 最高 180℃
|
|
工频标准
|
50 Hz；标准电压单相 220 V / 三相 380 V；支持 5～50 Hz 变频调速
|
|
环境限制
|
最高环境温度 40℃；海拔 ≤ 1000 m（超出需加大电机功率选型）
|
|
管路法兰
|
DN25 ～ DN150 标准 DIN 法兰
|
|
最大工作压力
|
16 bar / 25 bar / 30 bar（依型号分档）
|
四、材质配置区分
CDM 与 CDMF 系列的过流核心部件（叶轮、导叶、泵筒、泵轴等直接接触介质的零件）均采用 304 不锈钢冲压件，防腐性能统一。两者的差异集中在底座、进出口法兰等外部非过流结构：
CDM 机型：过流部件为 304 不锈钢，底座及连接法兰采用灰铸铁材质。铸铁底座落地稳定性好，整机采购成本更低，适用于常温、无腐蚀性的洁净清水工况。需注意铸铁外露部件在长期接触热水或含氯水体时存在氧化锈蚀风险。
CDMF 机型：整机全不锈钢结构，底座、法兰、泵筒均为不锈钢材质。标准配置为 304 不锈钢，可按需定制 316L 不锈钢版本，适用于纯水、轻度酸碱介质及低氯离子循环水等工况，无铸铁部件锈蚀隐患，轻量化优势更利于设备集成。
正品 CDMF 的不锈钢底座及机械密封组件上均带有清晰的 CNP 原厂标识；非原厂仿制品通常存在 LOGO 印刷模糊、铭牌字体错乱、标识缺失等外观瑕疵，可作为初步辨识依据。
五、应用领域
市政与民用供水：高层住宅及商业楼宇二次供水、水厂原水输送、分区管网增压、农村安全饮水工程、商场及酒店恒压供水设备，有效解决用水高峰时段高层水压不足的问题。
暖通与锅炉配套：中央空调及工业冷水机组循环补水、锅炉给水与冷凝水回收系统、地暖闭式循环、恒温设备水循环增压，保障温控设备连续稳定运行。
水处理行业：反渗透、超滤、蒸馏及各类分离膜法纯水设备的高压增压；泳池水循环处理；再生中水输送；海水淡化前置增压。该系列为多家知名净水设备厂商的标准配套机型。
工业设施配套：机械加工冷却循环系统、工件高压清洗设备、化工中性助剂输送、生产线工艺水循环及模具温控设备供水。
消防辅助系统：消防稳压供水机组及消防管路恒压补水，为消防管网提供持续的基础压力保障，适用于机场、产业园区等大型消防成套设备。
六、CDM 与 CDMF 型号对比表格
| 对比维度 | CDM 轻型立式多级离心泵 | CDMF 轻型立式多级离心泵 |
|---|---|---|
| 整机材质 | 304 不锈钢过流件 + 铸铁底座 / 法兰 | 全不锈钢整机，标配 304，可选 316L 定制 |
| 适用介质 | 常温洁净清水，无氯离子、无酸碱 | 清水、纯水、轻度弱酸、低氯循环水 |
| 标准耐温 | -15℃~70℃，长期热水易锈蚀铸铁件 | -15℃~120℃，高温工况无锈蚀隐患 |
| 整机重量 | 同规格自重更大，落地稳定性强 | 同规格轻 15%，便于设备撬装集成 |
| 采购成本 | 同规格低 10%~20%，清水场景性价比高 | 成本略高，防腐综合使用成本更低 |
| 安装适配 | 大型独立泵房地面固定安装 | 泵房落地、小型机组嵌入两用 |
| 典型选型场景 | 市政自来水、暖通常温冷却水 | 纯水设备、泳池循环、轻度腐蚀介质 |
七、CDM 与 CDMF 选型区分指南
结合昆山地区多年工程供货经验，采购环节最常出现的失误即 CDM 与 CDMF 混淆选型，导致后期铸铁部件锈蚀渗漏、介质污染或设备提前报废。两款泵共享同一水力平台，差异集中于外露结构材质与腐蚀耐受边界。
1、CDM 轻型立式多级泵（铸铁底座款，性价比款）
适用工况
1. 常温清水输送，介质呈中性、无酸碱、无腐蚀性杂质，水温 -15℃～70℃；
2. 普通楼宇生活供水、冷却塔常温循环、工地临时供水等间歇或连续清水增压；
3. 预算受限、介质洁净且无任何腐蚀性风险的常规水循环项目；
不推荐使用场景
纯水设备、食品药液、化工弱酸碱水、70℃以上热水。铸铁底座及法兰在长期高温或含氯环境中会发生氧化锈蚀，最终导致密封底座撕裂、接口渗漏。
2、CDMF 轻型立式多级泵（全 304 不锈钢过流款，防腐款）
适用工况
1. 纯水 / 超纯水设备、医药纯化水、食品饮料输送；
2. 轻度酸碱化工流体、泳池含氯循环水、地暖及暖通高温热水循环（最高 120℃）；
3. 对水质洁净度有要求、介质存在轻微腐蚀性的生产工艺线；
4. 户外供水、长期 24 小时不间断运行且要求整机防锈的场合。
核心选型总结
仅输送常温干净自来水、以控制采购成本为先 → 选 CDM；接触纯水、药液、热水或轻微腐蚀水体、追求长期免维护 → 选 CDMF；含氯环境或高氯离子介质直接升级 316L 材质 CDMF。
八、CDM/CDMF 立式泵安装与维护简短说明（经销商实操经验）
一、管路与安装要点
进水管道内径不得小于泵入口口径，全程法兰连接处须保证气密性，吸气将导致空转异响及扬程衰减。进水端前端必须加装 Y 型过滤器（40～60 目），拦截泥沙杂质以防叶轮与机封磨损。进出水管应独立设支架承重，严禁由泵体法兰承受管路重量，长期偏载会撕裂密封底座。泵进出口建议配橡胶软接头减震，电机外壳可靠接地，380V 回路加装缺相、过载保护。
二、无水运转防护（最高频故障源）
CDM/CDMF 均严禁无水空转，机封在干磨状态下数分钟内即可烧毁失效。供水系统须配缺水保护继电器，断水自动断电；水箱供液方案用液位浮球联动停机；每次调试前先灌满液、拧开顶部排气螺钉排尽空气再启机。
三、机械密封更换步骤
停机断电 → 关闭进出水阀 → 排空泵腔余液 → 拆前端泵头连接支架（无需拆多级筒体）→ 取出旧集装式机封 → 清理主轴水垢锈迹 → 新机封涂清水润滑平稳套入 → 手动盘车无卡滞 → 通水试机。
四、日常保养周期
常规清水工况：每 6 个月检查机封滴漏、紧固地脚螺栓、清理 Y 型过滤器。
纯水/化工/高温工况：每 3 个月检修机封、清理过滤器，季度给电机轴承加注高温润滑脂，年度大修拆解检查叶轮导叶磨损并整体更换老化氟橡胶密封。
九、常见选型与使用 FAQ
Q1：CDM 和 CDMF 水力性能一样吗，能不能互相替代？
A：两者共用同一水力模型，叶轮级数、流量—扬程曲线、额定效率完全一致，仅底座与法兰材质不同（CDM 铸铁、CDMF 不锈钢）。在常温中性清水工况下可互替；一旦介质涉及热水、纯水、弱酸碱或含氯水体，CDMF 不可被 CDM 替代，否则铸铁件锈蚀将引发渗漏与水质污染。
Q2：南方 CDM 立式多级泵可以自吸吗？
A：不可以。CDM/CDMF 均属于非自吸式离心泵，泵体无法建立负压吸水，进水侧必须保持正压液位且高于泵轴心。地下深井、高位水箱落差吸水等场合需配套前置自吸泵或引水罐，空转干磨会迅速烧毁机封。
Q3：70℃以上采暖热水为什么不能用标准 CDM？
A：CDM 标配普通橡胶机封耐温上限约 70℃，长期输送 80℃以上热水会加速密封老化蠕变，表现为轴封持续滴水、铸铁底座氧化锈穿。连续热水循环、锅炉给水、地暖系统应统一选用 CDMF 热水型（-15～120℃）；120～180℃ 高温介质必须选 CDMFG 外置冷却高温型。
Q4：怎么通过机身信息辨别 CDM 是不是拼装假货？
A：正品整机泵体与电机均为原厂统一配套，金属铭牌完整标注"南方泵业股份有限公司"全称及唯一出厂编码，铭牌与合格证、外箱编号三处一致。拼装泵常见特征是单买 CDM 泵头配杂牌电机、铭牌为不干胶贴纸、字体错乱。可拨南方泵业 400 热线报机身编码查后台出库档案，无记录即为非原厂合规货源。
Q5：CDMF 全不锈钢泵还会生锈吗？
A：304 不锈钢仅耐受清水、纯水及弱酸碱，在含氯离子（泳池、海水淡化前置）、高浓度酸碱或高盐污水中长期运行仍会发生点蚀。高氯工况应直接升级 316L 材质 CDMF；强腐蚀介质需改选氟塑料衬里泵，不可用不锈钢泵硬扛。
Q6：出水压力突然变小、流量不足，优先查哪几个点？
A：按概率排序：①进水 Y 型过滤器被水垢杂质堵塞；②泵腔顶部积气未排尽产生汽蚀；③管路阀门开度不足或弯头阻力超出选型扬程；④叶轮缠杂物或磨损。处理顺序为清理滤网→开机前充分排气→复核管路阻力→拆检叶轮。
Q7：更换 CDM/CDMF 机械密封必须拆整台多级筒体吗？
A：不需要。该系列采用集装式独立机封结构，仅拆除前端泵头支架即可取出密封组件，多级筒体、进出水管路保持原状，现场停水检修时长可控制在 1～2 小时内。
Q8：泳池含氯循环水选 CDM 还是 CDMF？
A：必须选 CDMF 全不锈钢款，高氯介质直接定 316L 版本。CDM 铸铁底座接触氯离子会快速电化学锈蚀，铁锈剥落还会二次污染水体，不符合泳池卫生规范。
Q9：CDM/CDMF 原厂质保多久，拼装泵能保吗？
A：原装正品整机享 12 个月免费联保，质保期自溯源系统出厂时间起算，期内非人为故障免费维修换件。无授权出库记录、翻新拼装、高仿泵在厂家后台无档案，原厂永久拒保，维修全部自费。
Q10：变频控制下 CDM 一定更节能吗？
A：不一定。变频节能的前提是系统管网无严重泄漏、阀门开度合理、工况点落在泵高效区。若管网本身阻力核算偏大或存在旁通泄漏，变频仅让电机低速空转，反而拉长低效运行区间。正确动作是先复核真实扬程与流量需求、查漏堵漏，再决定变频匹配，而非盲目依赖"变频=省电"。
