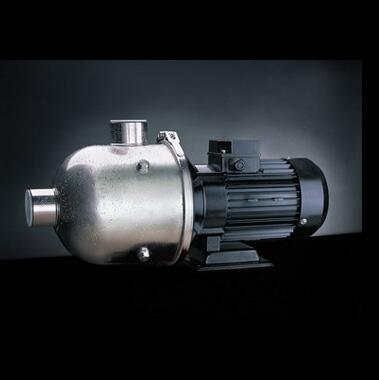

CHL/CHLK/CHLF(T) 是南方泵业轻型卧式非自吸多级离心泵：加长轴电机直联，轴向进水、径向出水，叶轮导叶用不锈钢板冲压焊接，多级串联获得平稳高扬程。整机小、轻、低噪、便拆，适合设备内嵌和狭小机房。过流 304 标准、316L 可选，输送清水、软化水、纯水、轻腐近水液。非自吸，介质必须清洁无颗粒无纤维、不可燃。
产品说明
三类均为单吸多级、卧式直联结构。液体从泵轴方向轴向吸入，依次经过多级叶轮—导叶增压，最后由上端/侧端径向出口排出。多级小叶轮串联替代单级大泵，同样扬程下转速高、体积小、压力分段稳定。
CHL：通用球形泵头款，过流不锈钢，进出水段/接头常配铸铁或混合材质，适合工业清洗、供水增压、水处理。
CHLK：K=空调专用，全不锈钢接触介质件更彻底，减少锈水堵塞换热器，适合中央空调闭式循环、冷冻/冷却水。
CHLF(T)：F=节段式多级筒体，结构更利于高温和分段拆检；T 后缀=进出水段/接头为铸铁，无 T=全不锈钢接头。热水型可做 -15～+105℃，用于热水循环、换热、模温机。
电机为 2 极 TEFC 加长轴直联，无联轴器；机封为免维护集装式，碳化硅/硬质合金对磨，圈按温度选丁腈、氟橡胶或 EPDM。
CHL：通用球形泵头款，过流不锈钢，进出水段/接头常配铸铁或混合材质，适合工业清洗、供水增压、水处理。
CHLK：K=空调专用，全不锈钢接触介质件更彻底，减少锈水堵塞换热器，适合中央空调闭式循环、冷冻/冷却水。
CHLF(T)：F=节段式多级筒体，结构更利于高温和分段拆检；T 后缀=进出水段/接头为铸铁，无 T=全不锈钢接头。热水型可做 -15～+105℃，用于热水循环、换热、模温机。
电机为 2 极 TEFC 加长轴直联，无联轴器；机封为免维护集装式，碳化硅/硬质合金对磨，圈按温度选丁腈、氟橡胶或 EPDM。
性能及优点
多级小流量高扬程：0.5～28 m³/h 做到 6～60 m，压力稳，适合清洗喷嘴、RO 前置、楼宇支线恒压。
冲压焊接不锈钢：304 标准，内壁光洁不结垢，纯水/软水/矿泉水不染质；316L 可选抗微氯弱腐。
紧凑低噪：加长轴直联、无联轴器、叶轮动平衡，嵌入冷水机/纯水机/清洗机内部不占地方。
便拆检修：模块化泵头，换机封、口环、叶轮段不必拆全部筒体；CHLF(T) 节段式可分段开盖。
宽温双款：常温 -15～70℃ 做清洗/空调/水处理；热水 -15～105℃ 做采暖、换热、模温循环。
节能：先进水力模型，MEI 可达 ≥0.7 级别，额定点效率优于同流量单级小泵。
材质分档清晰：CHL 通用、CHLK 空调全不锈、CHLF(T) 高温节段；T 决定接头是否铸铁，不选错锈染风险。
电机兼容：IP55/F，IE3 可配，220V 单/380V 三，50/60Hz，可变频恒压、可智能保护器（干转/缺相/过载）。
弱腐适应：近中性轻腐液、低氯水、弱酸碱清洗液可用 316L+合适橡胶输送，不抵强氧化浓酸。
标准化接口：DN25～DN50 螺纹/法兰，轴向进径向出，旧机改型方便。
冲压焊接不锈钢：304 标准，内壁光洁不结垢，纯水/软水/矿泉水不染质；316L 可选抗微氯弱腐。
紧凑低噪：加长轴直联、无联轴器、叶轮动平衡，嵌入冷水机/纯水机/清洗机内部不占地方。
便拆检修：模块化泵头，换机封、口环、叶轮段不必拆全部筒体；CHLF(T) 节段式可分段开盖。
宽温双款：常温 -15～70℃ 做清洗/空调/水处理；热水 -15～105℃ 做采暖、换热、模温循环。
节能：先进水力模型，MEI 可达 ≥0.7 级别，额定点效率优于同流量单级小泵。
材质分档清晰：CHL 通用、CHLK 空调全不锈、CHLF(T) 高温节段；T 决定接头是否铸铁，不选错锈染风险。
电机兼容：IP55/F，IE3 可配，220V 单/380V 三，50/60Hz，可变频恒压、可智能保护器（干转/缺相/过载）。
弱腐适应：近中性轻腐液、低氯水、弱酸碱清洗液可用 316L+合适橡胶输送，不抵强氧化浓酸。
标准化接口：DN25～DN50 螺纹/法兰，轴向进径向出，旧机改型方便。
技术参数
|
参数项目
|
指标范围
|
|---|---|
|
流量 Q
|
0.5 ～ 28 m³/h（样本扩展常到 32 m³/h）
|
|
扬程 H
|
6 ～ 60 m（样本扩展常到 88 m）
|
|
功率 P2
|
0.37 ～ 7.5 kW
|
|
转速 n
|
2900 r/min（2 极 50Hz），60Hz 约 3500 rpm
|
|
介质温度
|
常温型 -15 ～ +70℃；热水型 -15 ～ +105℃
|
|
环境温度
|
≤ +40℃
|
|
海拔
|
≤ 1000 m
|
|
最大系统压力
|
10 bar
|
|
最大进口压力
|
受系统压力限制，常 ≤ 6 bar 总压不超 10 bar
|
|
介质要求
|
清洁、稀薄、近水，无硬颗粒无纤维，非易燃易爆；固体体积比 <0.1%、粒度 <0.2 mm
|
|
pH 范围
|
常规 4～9 / 5～9（弱腐液按材质）
|
|
密度/黏度
|
密度 0.9～1.05 g/cm³；黏度高需放大功率
|
|
效率
|
随型号，小流量多级额定点约 40%～70%
|
|
结构
|
非自吸单吸多级，轴向进/径向出，加长轴直联
|
|
过流材质
|
304 不锈钢冲压焊接；316L 可选
|
|
泵头/接头
|
CHL：不锈钢泵头+铸铁/混合接头；CHLK：全不锈；CHLF(T)：节段式，T=铸铁接头、无 T=全不锈
|
|
机封
|
碳化硅/硬质合金+石墨，丁腈/氟橡胶/EPDM
|
|
电机
|
TEFC 2 极，IP55，F 级，IE3 可配
|
|
电压/频率
|
1×220V（小机）、3×380V 50Hz，可 60Hz/异电压/变频
|
|
接口
|
螺纹 G1～G2 / DN25～DN50，可配法兰过渡
|
|
保护选配
|
智能保护器：干转、缺相、过载、过热
|
型号段（示例）：
-
CHL2-30：2 m³/h，级数 3（30/10），约 22 m，0.37 kW
-
CHL4-40：4 m³/h，约 31 m，0.75 kW
-
CHL8-50：8 m³/h，约 45 m，2.2 kW
-
CHL12-50：12 m³/h，50 m，3.0 kW
-
CHL20-30：20 m³/h，34 m，4.0 kW
-
CHLK8-40 / CHLF(T)8-40：同流量扬程档，材质/接头不同
型号释义 CHL8-50：
-
CHL：轻型卧式多级离心泵（CHLK=空调全不锈款，CHLF=节段式，T=铸铁接头）
-
8：额定流量 8 m³/h
-
50：级数编号 = 50/10 = 5 级（不是 50 m，具体扬程查曲线）
注意：末位数字是“级数×10”，不是扬程；同 CHL8 用 -20/-30/-40/-50 表示 2/3/4/5 级，扬程随级数中增。
材质
|
部件
|
CHL 标准
|
CHLK 标准
|
CHLF(T) 标准
|
可选/特殊
|
|---|---|---|---|---|
|
叶轮/导叶
|
304 冲压焊接
|
304 全不锈
|
304 节段式
|
316L
|
|
泵筒/泵头
|
304（接头铸铁/混合）
|
304 全不锈
|
304；T 款进出段铸铁、无 T 全不锈
|
316L
|
|
轴
|
不锈钢调质加长轴
|
同
|
同
|
316L 轴
|
|
机封
|
碳化硅+石墨，丁腈圈
|
同，空调款常氟橡胶
|
热水款用氟橡胶/EPDM
|
全氟醚
|
|
接头/法兰
|
铸铁或铸铁+不锈
|
304 不锈钢
|
T=铸铁，无 T=304
|
316L 法兰
|
|
底座
|
碳钢喷漆
|
碳钢/不锈可选
|
同
|
304 底座
|
|
O 圈
|
丁腈（常温）
|
氟橡胶（防微腐）
|
按温选 EPDM/氟橡胶
|
全氟醚
|
材质倒推：自来水/软水/纯水/清洗水→CHL 304；中央空调闭式循环、防冻液、不允锈水堵板换→CHLK 全不锈；70～105℃ 热水/换热/模温→CHLF(T) 热水型+EPDM/氟橡胶；微氯、弱酸碱→316L+氟橡胶；浓酸强氧化不行，需 SZ 衬氟。
应用领域
工业清洗：高压清洗机、零件清洗线、喷淋冲洗、清洗液循环增压
供水和增压：直饮水前置、楼宇支线恒压、小型管网补压、太阳能热水增压
空调系统：中央空调冷冻水/冷却水循环、风机盘管二次泵、热泵循环
冷却系统：冷水机、激光/焊机冷却、机床冷却液循环、小机房冷却回路
水处理：RO/UF/软水器增压前置、纯化水输送、泳池过滤循环（清洁水）
轻工医药食品：饮料清洗水、纯化水回路、弱腐添加剂液（近水、无颗粒）
农业与其他：滴灌微喷增压、水产养殖循环、施肥/计量系统输送
换热与模温：CHLF(T) 热水型做模具温控、板式换热循环、采暖回水增压
禁输：污水、含砂泥浆、纤维、油类（清油可少量近油介质需确认）、浓酸浓碱强氧化、有机溶剂、易燃易爆、颗粒超 0.2 mm。
供水和增压：直饮水前置、楼宇支线恒压、小型管网补压、太阳能热水增压
空调系统：中央空调冷冻水/冷却水循环、风机盘管二次泵、热泵循环
冷却系统：冷水机、激光/焊机冷却、机床冷却液循环、小机房冷却回路
水处理：RO/UF/软水器增压前置、纯化水输送、泳池过滤循环（清洁水）
轻工医药食品：饮料清洗水、纯化水回路、弱腐添加剂液（近水、无颗粒）
农业与其他：滴灌微喷增压、水产养殖循环、施肥/计量系统输送
换热与模温：CHLF(T) 热水型做模具温控、板式换热循环、采暖回水增压
禁输：污水、含砂泥浆、纤维、油类（清油可少量近油介质需确认）、浓酸浓碱强氧化、有机溶剂、易燃易爆、颗粒超 0.2 mm。
型号对比（CHL、CHLK、CHLF (T) 对比）
|
维度
|
CHL 通用球形泵头
|
CHLK 空调全不锈款
|
CHLF(T) 节段式（T=铸铁接头/无T全不锈）
|
|---|---|---|---|
|
泵头结构
|
球形不锈钢泵头
|
球形全不锈接触件
|
节段式多级筒体，分段拆检
|
|
接头材质
|
铸铁/混合常见
|
全 304 不锈钢
|
T 后缀=铸铁进出段；无 T=全不锈
|
|
耐温
|
常温 -15～70℃；热水型到 105℃
|
同
|
热水型主打 -15～105℃，节段耐热胀更好
|
|
防锈重点
|
通用清水，微锈可接受
|
空调闭式循环防锈水堵板换
|
高温循环、换热介质
|
|
检修
|
便拆泵头
|
同
|
节段可分段开盖，适合高温维护
|
|
典型用
|
工业清洗、供水增压、水处理
|
中央空调、冷冻/冷却闭式循环
|
热水循环、模温机、换热站、采暖
|
|
选谁
|
普通清水小流量增压
|
空调/纯水不锈优先
|
超过 70℃ 或节段检修需求选 CHLF(T)
|
怎么选：清洗/供水/水处理通用→CHL；空调闭式循环、怕锈水→CHLK；热水/换热/模温/高温循环→CHLF(T) 热水型，接头按预算和防锈要求选 T 或无 T。
选型指南
1、介质第一：清洁近水、轻腐→本系列；颗粒纤维泥浆→不行；强酸强氧化→SZ 衬氟。
2、流量扬程交叉：查 CHL 曲线，末位数字是级数×10，不是扬程；选额定点高效区，不留极小流量憋泵。
3、温度定款：≤70℃ 常温型；70～105℃ 必须 CHLF(T) 热水型+高温橡胶/机封。
4、材质定 304/316L：见第四节；空调/纯水/微氯→CHLK 或全不锈无 T；弱腐→316L+氟橡胶。
5、压力校核：系统压力 ≤10 bar；扬程 60 m≈6 bar，加入口压力不超 10 bar。
6、NPSH 校核：非自吸，入口正压或高位水箱；NPSHa > NPSHr+0.5 m，热水放大余量。
7、黏度/密度：大于水要放大电机功率；清油类需确认密封和轴封。
8、接口与安装：DN25～DN50 螺纹为主，管路独立支撑，不把扭矩压在泵体。
9、控制方式：恒压→变频；小机单相 220V 注意线路；配智能保护器防干转缺相。
10、配套件：进口软接+Y 滤（≤0.2 mm 颗粒）、出口止回阀+闸阀、压力表、高点排气。
2、流量扬程交叉：查 CHL 曲线，末位数字是级数×10，不是扬程；选额定点高效区，不留极小流量憋泵。
3、温度定款：≤70℃ 常温型；70～105℃ 必须 CHLF(T) 热水型+高温橡胶/机封。
4、材质定 304/316L：见第四节；空调/纯水/微氯→CHLK 或全不锈无 T；弱腐→316L+氟橡胶。
5、压力校核：系统压力 ≤10 bar；扬程 60 m≈6 bar，加入口压力不超 10 bar。
6、NPSH 校核：非自吸，入口正压或高位水箱；NPSHa > NPSHr+0.5 m，热水放大余量。
7、黏度/密度：大于水要放大电机功率；清油类需确认密封和轴封。
8、接口与安装：DN25～DN50 螺纹为主，管路独立支撑，不把扭矩压在泵体。
9、控制方式：恒压→变频；小机单相 220V 注意线路；配智能保护器防干转缺相。
10、配套件：进口软接+Y 滤（≤0.2 mm 颗粒）、出口止回阀+闸阀、压力表、高点排气。
安装与维护说明
安装规范
卧式底座调平，泵轴水平，轴向进口、径向出口；管路独立支撑，不把管重/扭矩压在螺纹口。
非自吸：首次灌泵、开排气阀排净空气，入口正压引液；点动核对转向（反转不出力、振动大）。
热水型 CHLF(T) 做管路热补偿，避免热应力拉偏泵体；变频先工频点动再切频。
户外/高湿加防雨罩，电机接线盒防凝露。
运行调节
用出口阀/变频调流量，不长期关小入口阀（汽蚀）；不允许零流量闭阀长时间运行，会升温憋压。
监测电流、温度、机封微渗；异常声立即停泵查汽蚀或轴承。
维护周期
每日：电流/压力/振动/机封检查（允许极微渗，线状涌漏即换）
每月：紧地脚、清 Y 滤、查软接、排气阀功能
每 4000 h 或 12 个月：电机绝缘、机封外观、轴承声响、润滑脂（电机端）
每 8000～12000 h：换机封、查叶轮导叶磨损/结垢、口环间隙、校动平衡
长期停：放空泵腔防冻，纯水/软水腔做防锈处理，机封面涂脂
最高频故障：①不出水→未灌泵/空气未排/入口漏气/转向反；②流量小→汽蚀/NPSHa 不够/Y 滤堵/阀未开全；③机封漏→橡胶老化/高温用错圈/干转；④异响→汽蚀、轴承损、管受力；⑤效率掉→叶轮结垢、级间密封磨损、变频低频过热。
卧式底座调平，泵轴水平，轴向进口、径向出口；管路独立支撑，不把管重/扭矩压在螺纹口。
非自吸：首次灌泵、开排气阀排净空气，入口正压引液；点动核对转向（反转不出力、振动大）。
热水型 CHLF(T) 做管路热补偿，避免热应力拉偏泵体；变频先工频点动再切频。
户外/高湿加防雨罩，电机接线盒防凝露。
运行调节
用出口阀/变频调流量，不长期关小入口阀（汽蚀）；不允许零流量闭阀长时间运行，会升温憋压。
监测电流、温度、机封微渗；异常声立即停泵查汽蚀或轴承。
维护周期
每日：电流/压力/振动/机封检查（允许极微渗，线状涌漏即换）
每月：紧地脚、清 Y 滤、查软接、排气阀功能
每 4000 h 或 12 个月：电机绝缘、机封外观、轴承声响、润滑脂（电机端）
每 8000～12000 h：换机封、查叶轮导叶磨损/结垢、口环间隙、校动平衡
长期停：放空泵腔防冻，纯水/软水腔做防锈处理，机封面涂脂
最高频故障：①不出水→未灌泵/空气未排/入口漏气/转向反；②流量小→汽蚀/NPSHa 不够/Y 滤堵/阀未开全；③机封漏→橡胶老化/高温用错圈/干转；④异响→汽蚀、轴承损、管受力；⑤效率掉→叶轮结垢、级间密封磨损、变频低频过热。
常见 FAQ
Q1：南方 CHL/CHLK/CHLF(T) 参数多少？
A：流量 0.5～28 m³/h（样本扩至 32），扬程 6～60 m（样本扩至 88），功率 0.37～7.5 kW，2900 rpm，介质常温 -15～+70℃、热水型 -15～+105℃，304/316L 不锈，IP55/F，50/60Hz，最大系统压力 10 bar，DN25～DN50 螺纹。
Q2：CHL、CHLK、CHLF(T) 区别？
A：CHL 通用球形泵头，接头常铸铁/混合；CHLK 空调专用全不锈接触件，防锈水堵板换；CHLF(T) 节段式，T=铸铁进出段、无 T=全不锈，热水型到 105℃ 做换热/模温/采暖循环。
Q3：是非自吸吗？怎么启动？
A：非自吸。必须灌泵、排空气、入口正压（高位槽/前置泵），不允许抽负压桶；空气未排会流量不足、异响汽蚀。
Q4：能输纯水、软水、空调防冻液吗？
A：能。纯水/软水用 CHLK 全不锈或 CHLF 无 T 全不锈；防冻液 -15℃ 用 EPDM 圈；常温氟橡胶即可，高温用氟橡胶/EPDM。
Q5：型号 CHL8-50 怎么读？
A：CHL=轻型卧式多级，8=8 m³/h，50=级数×10 即 5 级；具体扬程查曲线，不是 50 m。CHLK/CHLF(T) 同规则。
Q6：超过 70℃ 用哪款？
A：用 CHLF(T) 热水型，介质可到 105℃；配 EPDM 或氟橡胶机封圈，做热补偿，不推荐常温 CHL 硬跑高温。
Q7：最大 10 bar 怎么理解？
A：系统静压+扬程压力不超 10 bar；60 m 扬程约 6 bar，加入口压力总和不超铭牌系统压力。
Q8：可以变频和单相电吗？
A：可以。220V 单相小机常见，380V 三机可配变频恒压；2 极泵低频注意冷却，设最小流量保护。
Q9、和 CDL/CDLF 立式多级怎么选？
A：同是不锈多级，CHL 系列是卧式直联小流量，适合设备内嵌、清洗、空调、小机房；CDL/CDLF 是立式多级，占地立式、型谱更大，适合地面管网恒压和大流量多级。卧式空间受限选 CHL 系。
Q10、怎么查南方原厂真伪？
A：正品 CNP 标，铭牌含出厂编码、完整型号（如 CHLK8-40）、功率/频率/IP55、曲线号，官网或 4008-821-931 可溯源；拼装件无码、机封非集装、接头材质与型号不符（如标全不锈却铸铁接头）即存疑。
A：流量 0.5～28 m³/h（样本扩至 32），扬程 6～60 m（样本扩至 88），功率 0.37～7.5 kW，2900 rpm，介质常温 -15～+70℃、热水型 -15～+105℃，304/316L 不锈，IP55/F，50/60Hz，最大系统压力 10 bar，DN25～DN50 螺纹。
Q2：CHL、CHLK、CHLF(T) 区别？
A：CHL 通用球形泵头，接头常铸铁/混合；CHLK 空调专用全不锈接触件，防锈水堵板换；CHLF(T) 节段式，T=铸铁进出段、无 T=全不锈，热水型到 105℃ 做换热/模温/采暖循环。
Q3：是非自吸吗？怎么启动？
A：非自吸。必须灌泵、排空气、入口正压（高位槽/前置泵），不允许抽负压桶；空气未排会流量不足、异响汽蚀。
Q4：能输纯水、软水、空调防冻液吗？
A：能。纯水/软水用 CHLK 全不锈或 CHLF 无 T 全不锈；防冻液 -15℃ 用 EPDM 圈；常温氟橡胶即可，高温用氟橡胶/EPDM。
Q5：型号 CHL8-50 怎么读？
A：CHL=轻型卧式多级，8=8 m³/h，50=级数×10 即 5 级；具体扬程查曲线，不是 50 m。CHLK/CHLF(T) 同规则。
Q6：超过 70℃ 用哪款？
A：用 CHLF(T) 热水型，介质可到 105℃；配 EPDM 或氟橡胶机封圈，做热补偿，不推荐常温 CHL 硬跑高温。
Q7：最大 10 bar 怎么理解？
A：系统静压+扬程压力不超 10 bar；60 m 扬程约 6 bar，加入口压力总和不超铭牌系统压力。
Q8：可以变频和单相电吗？
A：可以。220V 单相小机常见，380V 三机可配变频恒压；2 极泵低频注意冷却，设最小流量保护。
Q9、和 CDL/CDLF 立式多级怎么选？
A：同是不锈多级，CHL 系列是卧式直联小流量，适合设备内嵌、清洗、空调、小机房；CDL/CDLF 是立式多级，占地立式、型谱更大，适合地面管网恒压和大流量多级。卧式空间受限选 CHL 系。
Q10、怎么查南方原厂真伪？
A：正品 CNP 标，铭牌含出厂编码、完整型号（如 CHLK8-40）、功率/频率/IP55、曲线号，官网或 4008-821-931 可溯源；拼装件无码、机封非集装、接头材质与型号不符（如标全不锈却铸铁接头）即存疑。
