南方泵业 QY（QYB / QYL / QYLB）不锈钢自吸式气液混合泵机械密封 产品详细介绍
本页专写南方 QY(B)、QYL(B) 不锈钢自吸气液混合泵配套轴封组件。它不同于普通单级清水泵机封：泵在运行中同步吸水、吸气，泵腔内有气液两相流、微泡剪切、自吸排气和可能的干摩擦瞬态，因此机封要兼顾耐微泡汽蚀、耐臭氧/微氯、宽温（-15～120℃）、抗启停干磨。常见为单端面、弹簧加载、不锈钢件+碳化硅/石墨摩擦副，按泵铭牌机封包号选配，不可把 CHL/ZS/TD 等卧式泵封硬代用。
一、适配设备界定
- 主机系列：20QY-1、25QY-2、32QY-3、40QY-4/6、50QY-12、65QY-25、80QY-55 等；QYB 防爆直联、QYL 联轴器型、QYLB 防爆联轴型。
- 运行带：流量 0.5～18 m³/h（大口径资料可到 22 级）、扬程 10～70 m、功率 0.55～7.5 kW、2 极 2900 r/min（50Hz）、介质 -15～+120℃、气液比最大 1:9、吸气量 8%～10%、微泡 20～30 μm。
- 安装位置：卧式轴系前端泵头腔，动环随轴/轴套转，静环座入泵体或密封压盖；QY 直联款拆泵盖取叶轮后换封，QYL 联轴款可分离电机检修更方便。
- 不适用：污水、含砂泥浆、长纤维、浓酸浓碱强氧化未衬里、高黏纯油；防爆款仅限许可低黏易燃液，不靠机封单独防爆。

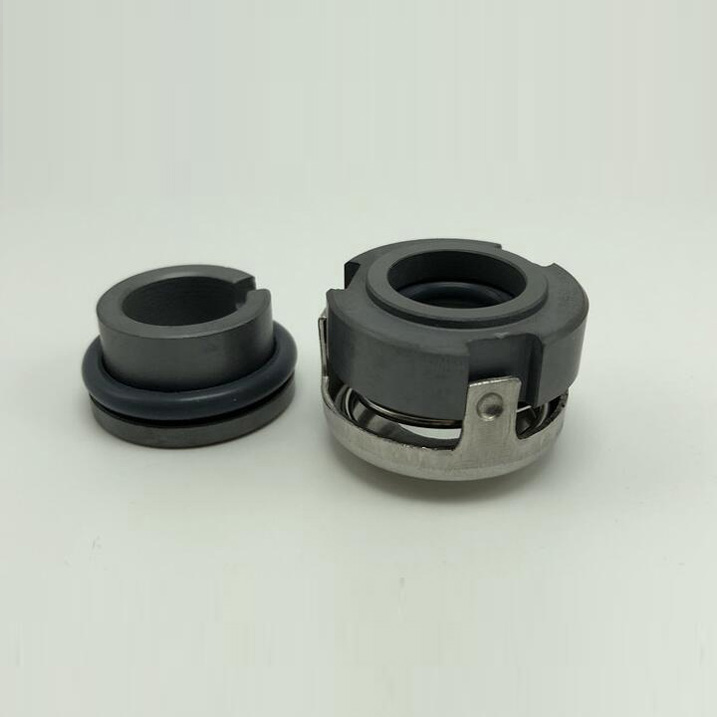

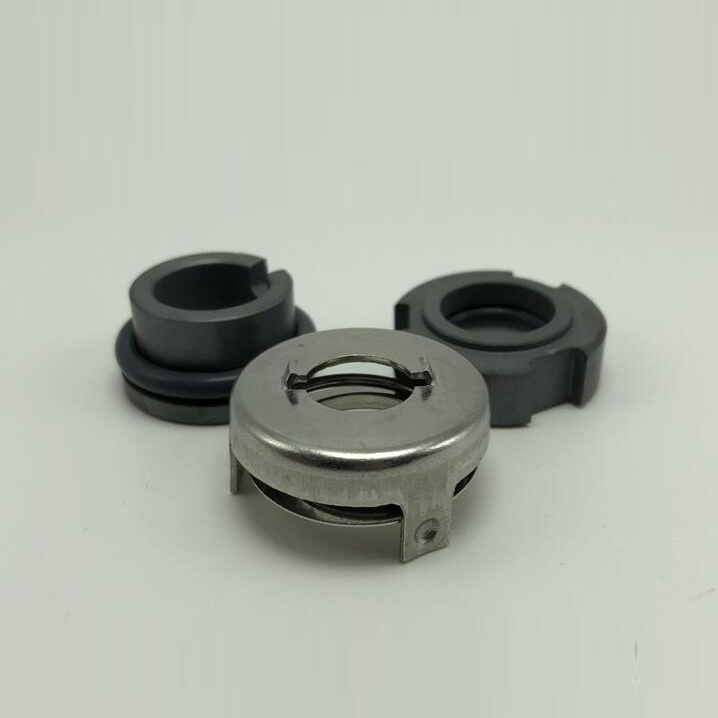

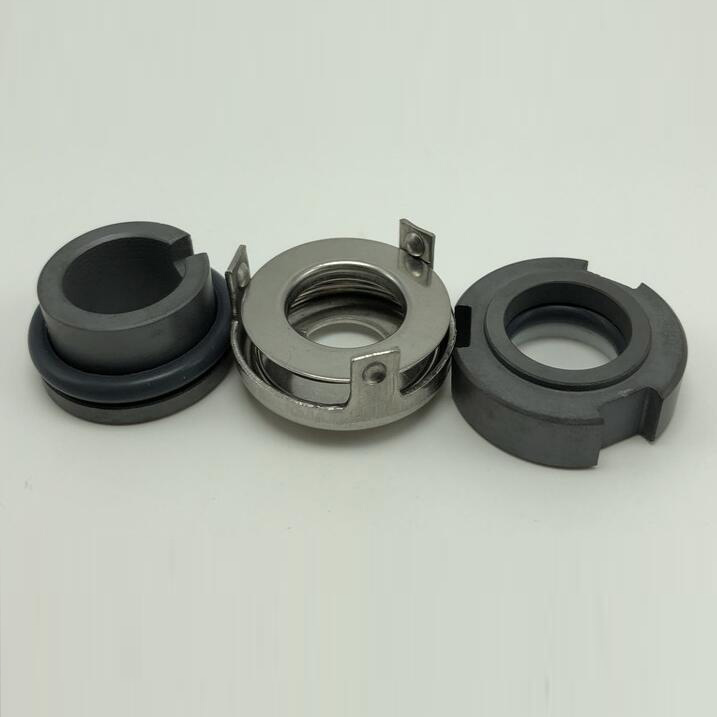

二、本体结构组成
- 旋转环（动环）：随轴转，常用碳化硅 SiC 或碳化钨 TC，配石墨对磨；镜面研磨抗微泡汽蚀。
- 静止环（静环）：嵌入泵体密封室/压盖，SiC、陶瓷或 TC 座，防转销限位。
- 弹性元件：单弹簧或波纹管施压；弹簧用不锈钢，避免微氯气液环境锈断。
- 次级密封：O 形圈/波纹圈，位于轴套处、静环外圈、压盖止口；材质随温介选 FKM/EPDM/全氟醚，标准宽温常配氟胶+碳化硅复合密封。
- 传动与压紧：顶丝/卡箍/拨叉传动，动环不打滑；压盖对角紧定、防转限位。
- 轴套/保护套：304 或 316L 不锈钢，保护加长轴，微氯臭氧选 316L。
- 冲洗排气：自吸腔本身介质润滑；高温/臭氧款注意腔体排气，不封闭气穴。
- 定位：分体弹簧按原厂压缩量装配；若集装款带定位片。
三、材质配置方案
|
工况
|
摩擦副
|
次级圈
|
轴套/弹簧件
|
说明
|
|---|---|---|---|---|
|
清水/纯水/常温溶气
|
SiC-石墨
|
FKM 或 EPDM
|
304
|
标准 QY 配置，宽温稳
|
|
臭氧水 常温～80℃
|
SiC-SiC 或 SiC-石墨
|
耐臭氧 FKM/EPDM/全氟醚
|
316L
|
臭氧龟裂普通 NBR，必须耐臭氧圈
|
|
微氯/泳池/弱腐
|
SiC-SiC
|
FKM
|
316L
|
抗氯点蚀
|
|
高温 80～120℃
|
SiC-SiC
|
FKM（高温）或 EPDM 按温
|
316L
|
>80℃ 选耐高温腐蚀密封组件
|
|
食品医药清洗水
|
SiC-碳
|
食品级 EPDM
|
316L 抛光
|
不染质
|
|
防爆 QYB/QYLB
|
SiC-石墨
|
FKM/全氟醚
|
316L 不锈
|
配隔爆电机与防静电接地
|
|
含极细气泡长期运行
|
双 SiC
|
FKM/EPDM
|
316L
|
抗微泡空化最好
|
规则：标准碳化硅机封+氟胶圈覆盖多数气液混合；臭氧不锈耐蚀但橡胶必须耐臭氧；高温不靠动环换材，靠圈材与腔体排气。
四、整机运行稳定特性
- 气液两相耐受：微泡在叶道和蜗壳剪切细化，机封腔近介质侧压力波动小，SiC 对磨面抗瞬干磨。
- 自吸防气锁：首次充液后自吸排气，启动瞬态可能有短干磨，弹簧预紧+SiC 面不易烧。
- 宽温连续：-15～120℃ 内按圈材稳运行；臭氧/微氯选 316L 件不锈。
- 直联/联轴可选：QY 紧凑，QYL 联轴款检修不拆电机，机封更换更稳。
- 低噪低漏：单端面精密研磨，液膜建立后仅极微渗；线状漏即停泵。
- 可监控：温度、振动、轴端渗漏可接入 CMS，臭氧系统重点监密封腔温升。
五、装配更换标准流程
- 停泵准备：断电挂牌，关进/出口阀，开排气和排污放空泵腔；高温冷至 <40℃，臭氧/危化介质通风置换。
- 识型号：拍旧封、量轴径、腔深、静环座径、弹簧工作长度，核对铭牌 20QY-1 / 40QYL-6 / 50QY-12 及机封包号。
- 拆泵头：松泵盖螺栓取盖；松叶轮紧定螺钉，用顶丝孔拉出叶轮，取平键；不锤击镜面。
- 取旧封：动环从轴滑出，静环随泵体/压盖取出；无绒布擦轴、腔体、水垢、臭氧残留。
- 查轴面：轴套点蚀、轴端划伤、键槽毛刺、弹簧锈断、O 圈槽损伤处理后再装。
- 装新封：镜面酒精擦、不裸手摸；动环圈沾清水/相容润滑推入，顶丝对平面锁紧；静环入座完全贴合、防转销就位。
- 压缩量：弹簧长度/压盖止口定位，不过压不松压；集装款用定位片。
- 复位：叶轮装回泵体与泵盖间，调间隙后紧定；QYL 对联轴器对中；手动盘车顺滑。
- 自吸启动：储液腔充液→开排气→点动核转向→正常自吸；观察微泡、压力、电流、机封渗漏 15～30 min。
- 建档：记封包号、摩擦副、圈材、压缩量、臭氧/高温标识、运行参数。
禁忌：干转测试、机油黄油涂圈、硬撬镜面、顶丝不防松、轴有毛刺硬推、普通 NBR 跑臭氧高温、不同 QY/QYL 封型硬互换。
六、故障失效诱因解析
- 干转未充液：自吸泵腔无液启动，微泡未形成、机封无液膜，碳环裂/SiC 热裂→必须充液自吸。
- 臭氧圈龟裂：普通 NBR/不耐臭氧圈遇 O₃ 开裂漏气漏水→换耐臭氧 FKM/EPDM/全氟醚。
- 微泡汽蚀：吸气量过大、进口阻大、液位低，密封面空化麻点→按 8%～10% 吸气比调阀、改进口管。
- 高温圈老化：>80℃ 用错圈材硬化漏→FKM/高温 EPDM+双 SiC。
- 轴套锈抱：微氯/臭氧不用 316L，轴下段点蚀、弹簧锈断→换 316L 套与不锈弹簧。
- 压缩量错：弹簧过长漏、过短烧面；压盖偏斜动静环错位→对角紧、按原厂量。
- 轴跳动大：轴承磨损、联轴不对中，机封面颤振→修轴承/对中。
- 结垢：硬水+臭氧钙结附弹簧失弹→定期酸洗纯水冲。
- 频繁启停无保护：每次启动瞬干磨→配干转/缺相/过载保护。
- 备件混用：QY 直联与 QYL 联轴封型腔深/传动位不同，硬装伤泵→按完整铭牌机封包号。
七、实际应用场景范围
- 臭氧水制取：饮水消毒、瓶线清洗、泳池杀菌、包装设备臭氧水循环
- 富氧水制备：饮品线、养殖增氧、生化富氧工艺
- 气浮处理：工业污水、印染/食品废水溶气气浮、油水分离
- 喷雾系统：药液雾化、纯水加湿、药剂喷淋溶气供给
- 热媒冷媒循环：近水低黏介质移送，温度调节装置（按圈材限温）
- 过滤加药：UF/RO 前置、化学液高压喷雾、发泡性液体输送
- 防爆场景：QYB/QYLB 许可低黏易燃液，配隔爆电机与接地
- 禁用：泥浆纤维、浓酸强氧化、高黏油类、超许可易燃易爆纯溶剂
